Hvordan kan en kraftig, flenset gummislange med stor diameter forbedre påliteligheten i krevende industrielle applikasjoner

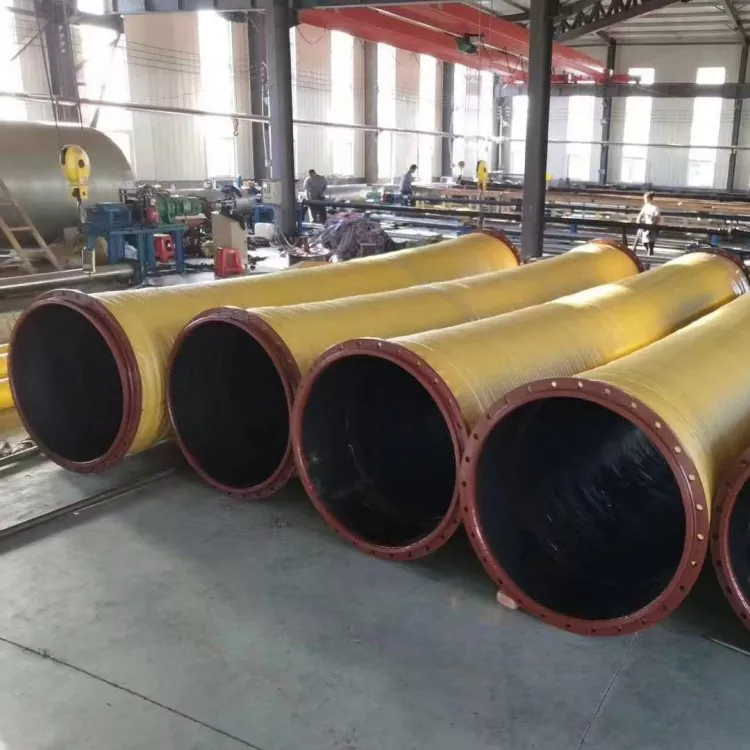

JIDONGDAgirKraftig, flenset gummislange med stor diameterfor krevende industrielle transportapplikasjoner, inkludert gruvedrift, sand- og grushåndtering, avgangstransport og tungt utstyrssystemer. Med en forsterket struktur, slitesterke gummialternativer og konfigurerbare flensforbindelser, hjelper den ingeniører med å bygge væske- og slurryoverføringssystemer som er egnet for utfordrende driftsforhold.

En slange med stor boring må gjøre mer enn å flytte materiale fra ett punkt til et annet. I tunge operasjoner kan slipende partikler, svingende trykk, vibrasjoner og mekaniske belastninger akselerere slitasje og øke vedlikeholdskravene. Å velge rettKraftig, flenset gummislange med stor diameterkrever evaluering av transportmediet, indre diameter, armeringsstruktur, arbeidstrykk, vakuumkrav, temperatur og flensdimensjoner sammen. Denne veiledningen forklarer hvordan disse slangene fungerer, hvor de brukes, hvordan du velger passende spesifikasjoner og hvilke vedlikeholdspraksis som hjelper til med å støtte pålitelig drift. Den skisserer også de tekniske detaljene kjøpere bør bekrefte med en produsent før de legger inn en bestilling.

Innholdsfortegnelse

1. Hvorfor trenger tunge industrielle systemer spesialiserte gummislanger?
2. Hvordan er en kraftig flenset gummislange konstruert?
3. Hva er hovedfordelene med en flenseslange med stor diameter?
4. Hvilke bransjer bruker kraftige flensede gummislanger?
5. Hvordan velger du riktige slangespesifikasjoner?
6. Hvordan sammenlignes nøkkelutvalgsfaktorer?
7. Hvordan kan installasjon og vedlikehold forbedre levetiden?
8. Ofte stilte spørsmål
9. Hvordan kan du finne en passende slangeløsning?

Hvorfor trenger tunge industrielle systemer spesialiserte gummislanger?

Industrielle transportsystemer opererer ofte under forhold som raskt avslører begrensningene til vanlige slanger. Når en rørledning transporterer mineralslurry, sand, grus eller avgangsmasser, kommer faste partikler gjentatte ganger i kontakt med den indre veggen. Over tid kan denne slitasjen redusere veggtykkelsen, svekke slangestrukturen og øke risikoen for lekkasje.

Andre utfordringer inkluderer trykksvingninger, utstyrsvibrasjoner, begrenset installasjonsplass og bevegelse mellom tilkoblede komponenter. I sugeapplikasjoner introduserer negativt trykk en annen viktig faktor: slangen må ha en passende struktur for å motstå kollaps under spesifiserte vakuumforhold.

A Kraftig, flenset gummislange med stor diameterløser disse utfordringene gjennom bruksspesifikke materialvalg, forsterkning og endeforbindelser. Dens store boring kan romme materialeoverføring med høyt volum, mens flensarrangementet gir et definert grensesnitt med kompatible rør og utstyr.

En kraftig betegnelse betyr imidlertid ikke automatisk at hver slange tåler ethvert trykk, temperatur eller slipende medium. Riktig ingeniørvalg er avgjørende for sikker og pålitelig ytelse.

Hvordan er en kraftig flenset gummislange konstruert?

Slangeytelsen avhenger av samspillet mellom flere strukturelle komponenter. Hvert lag utfører en annen funksjon, og den endelige konfigurasjonen skal gjenspeile det faktiske driftsmiljøet.

1. Indre gummilag

Det indre røret kommer i direkte kontakt med det transporterte mediet. For slipende materialer som sand, mineralslurry og avgangsmasser, bør gummiblandingen velges i henhold til partikkelstørrelse, konsentrasjon, flytegenskaper og forventet slitasjegrad.

Materialkompatibilitet er også viktig. En blanding som er egnet for vann er kanskje ikke egnet for olje, aggressive kjemikalier eller høytemperaturservice. Kjøpere bør bekrefte det anbefalte foringsmaterialet med produsenten i stedet for å anta at én gummiformulering passer til hver bruk.

2. Forsterkningslag

Forsterkning gir den strukturelle styrken som er nødvendig for å tåle de spesifiserte driftsforholdene. Avhengig av bruken kan konstruksjonen inneholde flere lag med ledningsstoff eller andre forsterkende materialer.

Der sug eller undertrykk er involvert, kan spiral ståltråd eller annen passende bærekonstruksjon være nødvendig. Armeringsdesignet bør tilpasses arbeidstrykk, vakuumtrykk, slangelengde, bøyeforhold og mekaniske belastninger.

3. Ytre gummideksel

Det ytre dekselet bidrar til å beskytte armeringen mot miljøeksponering, overflateslitasje og mekanisk skade. Formuleringen bør gjenspeile installasjonsforholdene, inkludert kontakt med omgivende utstyr, eksponering for vær og potensiell kontakt med oljer eller andre stoffer.

4. Flenstilkoblinger

Flenser skaper den mekaniske forbindelsen mellom slangen og den tilstøtende rørledningen eller utstyret. Deres dimensjoner, materialer, bolt-hull-arrangementer og tetningsflater må samsvare med sammenkoblingsgrensesnittet.

Avhengig av prosjektkrav kan flenskonfigurasjoner spesifiseres i henhold til GB, DIN, ANSI, JIS, ASME eller kundetegninger, med forbehold om teknisk bekreftelse. Riktig justering og kompatible tetningskomponenter er avgjørende for å redusere lekkasje og unngå unødvendig belastning på forbindelsen.

Hva er hovedfordelene med en flenseslange med stor diameter?

Når det er riktig spesifisert, kan en kraftig gummislange tilby flere praktiske fordeler for industrielle transportsystemer.

• Høyvolumstransport:En stor indre diameter støtter bevegelsen av betydelige mengder væske eller egnede fast-væske-blandinger.
• Bruksspesifikk slitestyrke:En passende valgt indre gummiblanding hjelper til med å håndtere slitasje forårsaket av slipende partikler.
• Forsterket konstruksjon:Et passende armeringsdesign støtter det nødvendige trykket og de mekaniske driftsforholdene.
• Fleksibel rørledningstilkobling:Gummikonstruksjon kan ta imot visse installasjonsbevegelser og vibrasjoner når slangen er riktig utformet og installert.
• Konfigurerbare flensgrensesnitt:Tilkoblingsdimensjoner og flensarrangementer kan spesifiseres for å matche kompatibelt utstyr.
• Prosjektbasert tilpasning:Diameter, lengde, trykkkrav, materialer og tilkoblingsdetaljer kan gjennomgås i henhold til individuelle prosjektbehov.

Disse fordelene avhenger av riktig konstruksjon, produksjonskvalitet og installasjon. En slange som er feil dimensjonert eller som brukes utenfor de nominelle forholdene kan oppleve for tidlig svikt selv om dens generelle konstruksjon er beregnet på tungt bruk.

Hvilke bransjer bruker kraftige flensede gummislanger?

Kombinasjonen av en stor boring, forsterket konstruksjon og konfigurerbare koblinger gjør denne slangekategorien nyttig i flere industrisektorer.

Gruvedrift og mineralforedling

Gruvedrift kan bruke slanger med stor boring for å overføre mineralslurry, malmslurry og andre slipende blandinger. Valg av foring krever oppmerksomhet til partikkelegenskaper, konsentrasjon, strømningshastighet og slitasjegrad.

Håndtering av sand, grus og avgang

Sand- og grusoperasjoner flytter ofte blandinger som inneholder harde partikler som kan forårsake betydelig indre slitasje. En riktig valgt slange kan gi en fleksibel forbindelse mellom kompatibelt transportutstyr og rørledningsseksjoner.

Havner og mudringsprosjekter

Havnebygging og mudringsoperasjoner kan kreve store volumoverføringer av vann, sediment og egnede slurryblandinger. Avhengig av installasjonen må slangen vurderes for sugeforhold, bevegelse, trykksvingninger og miljøeksponering.

Stål og tung produksjon

Stålverk og andre tunge industrianlegg kan bruke gummislanger i utvalgte industrielle vann-, slurry- og materialhåndteringssystemer. Middels kompatibilitet, temperaturgrenser og driftstrykk må kontrolleres for hver service.

Store pumper og ingeniørutstyr

Store pumpeenheter og tekniske systemer kan ha fordel av fleksible slangekoblinger der utstyrsbevegelser eller vibrasjoner må vurderes. Slangen skal installeres innenfor den tillatte bøyeradiusen og skal ikke brukes til å kompensere for feiljusterte eller ikke-støttede rør.

Hvordan velger du riktige slangespesifikasjoner?

Å velge en slange etter diameter eller innkjøpspris alene kan føre til kompatibilitetsproblemer og unødvendige utskiftingskostnader. En systematisk vurdering hjelper kjøpere med å identifisere en passende konfigurasjon før produksjonen starter.

Trinn 1: Identifiser det formidlede mediet

Beskriv materialet i detalj. For slurry, oppgi fast sammensetning, partikkelstørrelse, konsentrasjon og eventuelle uvanlige flytegenskaper. For væsker, identifiser den kjemiske sammensetningen og temperaturen. Disse detaljene er med på å avgjøre om den foreslåtte innergummien er egnet.

Trinn 2: Bekreft driftstrykk og vakuum

Spesifiser normalt og maksimalt arbeidstrykk, trykksvingninger og om systemet opererer under sug. For vakuumservice, gi nødvendig undertrykk og driftsforhold. Arbeidstrykk og vakuummotstand er separate designhensyn og bør verifiseres uavhengig.

Trinn 3: Bestem diameter og lengde

Bekreft nødvendig innvendig diameter, total lengde, tilkoblingsarrangement og installasjonsplass. Designet bør ta hensyn til strømningskrav, utstyrsgrensesnitt og tillatte bøyeforhold.

Trinn 4: Match flensstandarden

Gi den nødvendige flensstandarden eller en komplett teknisk tegning. Kontroller flensens ytre diameter, tykkelse, antall boltehull, boltehullsdiameter, boltsirkeldimensjoner og tetningsflate. Nominell diameter alene er utilstrekkelig for å garantere kompatibilitet.

Trinn 5: Definer inspeksjonskrav

Før bestilling må du avtale inspeksjonsomfanget og gjeldende akseptkriterier. Avhengig av prosjektet kan dette omfatte dimensjonskontroller, flensinspeksjon, utseende, hardhet, gummiytelse, trykktesting eller vakuumtesting.

Testmetoder, prøvekrav og akseptgrenser bør bekreftes skriftlig. Ikke anta at hver inspeksjon er inkludert som standard i hver bestilling.

Hvordan sammenlignes nøkkelutvalgsfaktorer?

Tabellen nedenfor oppsummerer de viktigste tekniske hensynene for ulike transportmiljøer. Dette er retningslinjer for valg i stedet for garanterte produktvurderinger.

For en skreddersydd anbefaling, oppgi disse opplysningene til produsenten sammen med tegninger, installasjonsbilder eller eksisterende slangespesifikasjoner der dette er tilgjengelig.

Hvordan kan installasjon og vedlikehold forbedre levetiden?

Selv en godt utformet slange krever riktig installasjon og rutinemessig inspeksjon. Vedlikehold er spesielt viktig i applikasjoner som involverer slipende medier, trykksykling og vibrasjoner av tungt utstyr.

Beste praksis for installasjon

• Kontroller at flensdimensjonene og tetningsflatene samsvarer med det tilkoblede utstyret.
• Juster de tilstøtende rørene før du strammer til flensboltene.
• Bruk kompatible pakninger og følg spesifisert prosedyre for tiltrekking av bolter.
• Unngå å vri slangen under installasjonen eller tving den inn i en bøyning som er tettere enn produsentens tillatte minimumsradius.
• Sørg for passende støtte for tunge slangeenheter og tilkoblede rør.
• Hold slangen unna skarpe kanter, overdreven ekstern belastning og skadelige varmekilder.
• Bekreft at hele monteringen er egnet for det faktiske trykket, temperaturen og det transporterte mediet før igangkjøring.

Sjekkliste for rutinemessig inspeksjon

• Inspiser den indre foringen der tilgang eller inspeksjonsmetoder tillater det.
• Kontroller det ytre dekselet for sprekker, kutt, synlig forsterkning og unormal slitasje.
• Se etter utbuling, deformasjon, kinking eller tegn på strukturell skade.
• Inspiser flensforbindelser for lekkasje, løsnede festemidler og skadede tetningsflater.
• Registrer driftstrykk, temperatur og eventuelle endringer i det transporterte materialet.
• Skift ut skadede enheter i henhold til gjeldende sikkerhetsprosedyrer og produsentens veiledning.

Inspeksjonsfrekvensen bør gjenspeile driftsalvorlighet, servicehistorikk og konsekvensene av feil. Hvis mediet, trykket, vakuumforholdene eller installasjonsoppsettet endres, må du revurdere slangespesifikasjonen i stedet for å anta at den eksisterende sammenstillingen fortsatt er egnet.

Ofte stilte spørsmål

1. Hva brukes en kraftig flens-gummislange med stor diameter til?

Den er designet for krevende transportapplikasjoner som kan involvere store strømningsvolumer, slipende medier eller tilkoblinger av tungt utstyr. Typiske bruksområder inkluderer gruvedrift, håndtering av sand og grus, avgangstransport, utvalgte havneoperasjoner og industrielle transportsystemer.

2. Kan denne slangen brukes til avgangstransport?

Ja, en passende konfigurasjon kan vurderes for avgangstransport. Produsenten bør evaluere partikkelstørrelse, faststoffkonsentrasjon, strømningshastighet, trykk, temperatur og forventet slitasje før den bekrefter riktig slangestruktur og foring.

3. Betyr kraftig konstruksjon alltid høyere trykkklassifisering?

Nei. Heavy-duty refererer vanligvis til en konfigurasjon designet for krevende bruksforhold, men den etablerer ikke automatisk et høyere arbeidstrykk. Det nominelle trykket avhenger av hele slangestrukturen og dens spesifiserte driftsforhold.

4. Kan flensdimensjoner tilpasses?

Flenskonfigurasjoner kan gjennomgås mot anerkjente standarder eller kundetegninger, med forbehold om teknisk bekreftelse. Kjøpere bør oppgi komplette tilkoblingsdimensjoner, inkludert boltmønster, flenstykkelse og krav til tetningsflate.

5. Kan slangen brukes i sugeapplikasjoner?

Potensielt, forutsatt at den valgte konstruksjonen er spesielt egnet for det nødvendige undertrykket. Nødvendig vakuumvurdering og eventuell støttearmering bør bekreftes før bruk. En utslippsklassifisert slange bør ikke automatisk antas egnet for sugeservice.

6. Hvilken informasjon bør kjøpere gi når de ber om et tilbud?

Oppgi nødvendig innvendig diameter, slangelengde, transportmedium, arbeidstrykk, vakuumkrav hvis aktuelt, temperaturområde, flensstandard, installasjonsforhold, bestillingsmengde og inspeksjonskrav. Tegninger og fotografier kan bidra til å avklare uvanlige tilkoblings- eller installasjonsbehov.

Hvordan kan du finne en passende slangeløsning?

Velge rettKraftig, flenset gummislange med stor diameterinvolverer balansering av strømningskapasitet, slitestyrke, forsterkning, trykk- og vakuumkrav, flenskompatibilitet og vedlikeholdshensyn. En nøye spesifisert slange kan bidra til å redusere unngåelig slitasje, forenkle utstyrstilkoblinger og støtte mer pålitelige industrielle transportoperasjoner.

JIDONGDA tilbyr applikasjonsorientert slangekonfigurasjon og tilpasning basert på prosjektkrav. Enten systemet ditt håndterer mineralslurry, sand, grus, avgangsmasser eller andre kompatible medier, del dine tekniske spesifikasjoner og driftsforhold med ingeniørteamet.Kontakt ossi dag for å diskutere søknaden din, be om et skreddersydd tilbud og identifisere en passende slangekonfigurasjon for utstyr og prosjektbehov.
