Hvordan kan en trådforsterket gummislange med flens med stor diameter forbedre effektiviteten ved overføring av tunge materialer

JIDONGDAgirTrådforsterket gummislange med flens med stor diameterfor krevende industrielle suge- og utslippsapplikasjoner der strukturell stabilitet, pålitelige tilkoblinger og høyvolumsmaterialoverføring er avgjørende. Designet for å transportere vann, slurry, gjørme, sand og kompatible mineralmaterialer, kombinerer denne fleksible slangen en flerlags gummistruktur, spiral ståltrådsarmering og tilpassbare flensforbindelser for å møte de praktiske utfordringene med gruvedrift, mudring og industrielle pumpesystemer.

En trådforsterket gummislange med flenser med stor diameter er utformet for å opprettholde formen under sugeoperasjoner samtidig som den støtter trykkkravene til utslippsapplikasjoner. Dens spiralformede ståltrådsarmering hjelper mot innover deformasjon under negativt trykk, mens gummilagene beskytter slangen og tar imot forskjellige transporterte medier. Flensende ender forenkler integrasjon med pumper, mudringsutstyr og faste rørledninger. Denne veiledningen forklarer slangestrukturen, arbeidsprinsippet, industrielle applikasjoner, utvalgskriterier og vedlikeholdspraksis for å hjelpe ingeniørteam med å spesifisere en passende løsning for deres driftsforhold.

Innholdsfortegnelse

1. Hva er en trådforsterket gummislange med flens med stor diameter?
2. Hvordan fungerer dens forsterkede struktur?
3. Hva er de viktigste ytelsesfordelene?
4. Hvilke bransjer drar nytte av denne slangen?
5. Hvordan er det sammenlignet med andre slangetyper?
6. Hvordan velger du riktig slange?
7. Hva betyr installasjons- og vedlikeholdspraksis?
8. Ofte stilte spørsmål
9. Konklusjon og produktforespørsel

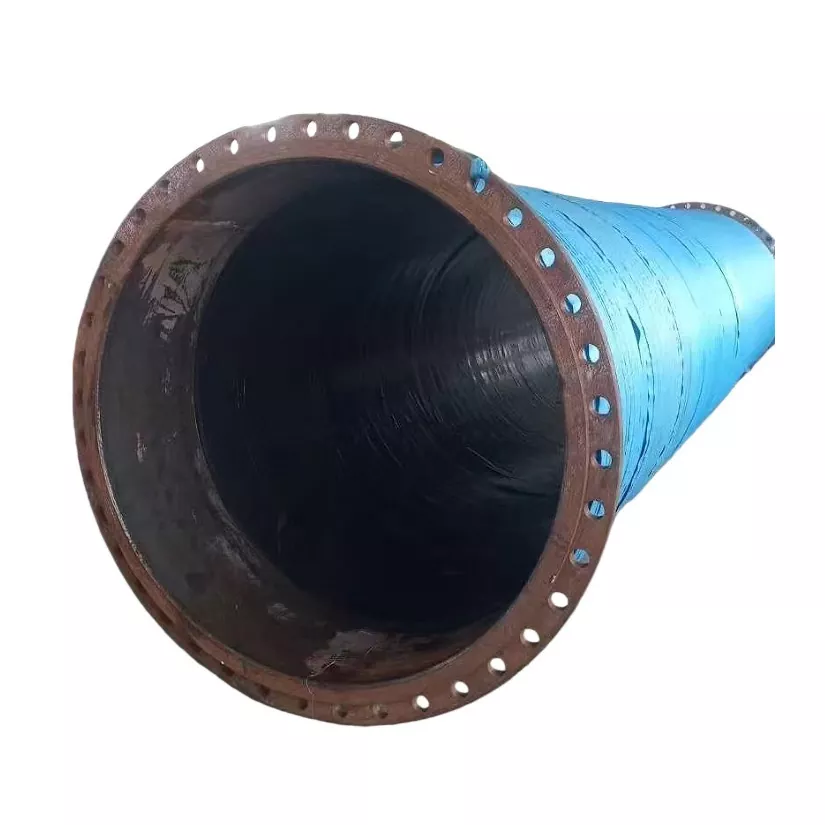

Hva er en trådforsterket gummislange med flens med stor diameter?

En trådforsterket gummislange med flens med stor diameter er en fleksibel rørledningskomponent konstruert for å flytte betydelige volumer av væsker og kompatible faststoff-væskeblandinger. Det er spesielt nyttig når konvensjonelle stive rør er vanskelige å installere, utstyr krever fleksible koblinger, eller rørledningen må fungere under både suge- og utløpsforhold.

Den definerende egenskapen er spiralståltråden innebygd i slangeveggen. I motsetning til en gummislange som kun er avhengig av sin elastomeriske kropp og tekstilforsterkning, legger denne konstruksjonen til periferisk støtte for å hjelpe slangen å motstå ytre trykk under vakuumdrift.

JIDONGDA utvikler denne slangen for applikasjoner som involverer:

• Vannoverføring og industriell væskehåndtering.
• Transport av slurry, gjørme, sand og mineralmateriale.
• Mudrings- og sedimentfjerningssystemer.
• Gruvedrift og aggregatbehandlingsoperasjoner.
• Fleksible forbindelser mellom pumper, utstyr og rørledninger.

For kjøpere som vurderer forskjellige konfigurasjoner, gir produktsiden for JIDONGDA trådforsterket slange et utgangspunkt for gjennomgang av produktstrukturen og tilpasningsalternativene.

Hvordan fungerer dens forsterkede struktur?

Ytelsen til en industrislange med stor diameter avhenger av den koordinerte funksjonen til gummiblandinger, forsterkningslag, ståltrådstruktur og endeforbindelser. Hver komponent dekker et annet driftskrav.

1. Indre gummilag

Det indre røret kommer i direkte kontakt med det transporterte materialet. Sammensetningen bør velges i henhold til mediets kjemiske egenskaper, partikkelegenskaper og driftstemperatur. For slipende slurry eller sand kan en passende formulert slitebestandig gummiblanding bidra til å redusere intern erosjon og for tidlig svikt.

2. Høystyrke forsterkningslag

Stoff eller andre spesifiserte forsterkningslag gir ekstra strukturell styrke og hjelper slangen med å motstå internt trykk under tømming. Arrangementet og spesifikasjonene deres skal samsvare med det tiltenkte arbeidstrykket og driftsforholdene.

3. Spiral ståltrådsforsterkning

Den innebygde ståltråden danner et bærende rammeverk rundt slangeomkretsen. Under sug kan eksternt atmosfærisk trykk skyve en utilstrekkelig støttet slange innover. Spiralforsterkningen bidrar til å bevare den indre strømningspassasjen og reduserer risikoen for utflating eller kollaps.

4. Beskyttende ytre gummideksel

Det ytre laget bidrar til å beskytte slangen mot utvendig slitasje, støt, væreksponering og mekanisk skade. Den passende dekkblandingen avhenger av installasjonsmiljøet og forventet eksponering.

5. Tilkoblinger med flensende ende

Flensende ender gjør at slangen kan kobles til kompatible pumper, mudringsutstyr og faste rørledningsseksjoner. JIDONGDA kan konfigurere flensdimensjoner og tilkoblingsarrangement i henhold til gjeldende standarder eller kundetegninger, med forbehold om teknisk bekreftelse.

Hva er de viktigste ytelsesfordelene?

Forbedret stabilitet under negativt trykk

Vakuummotstand er en nøkkelgrunn til å spesifisere en trådforsterket gummislange med stor diameter. Spiral ståltråd hjelper til med å opprettholde slangetverrsnittet under suging, og støtter mer stabil materialstrøm. Faktisk vakuumytelse avhenger av ledningsavstand, slangediameter, armeringsdesign, lengde, bøyeforhold og driftstrykk.

Støtte for suge- og tømmeoperasjoner

Mange industrielle overføringssystemer krever en slange for å håndtere undertrykk under sug og positivt trykk under tømming. En riktig spesifisert konstruksjon adresserer begge forholdene gjennom sitt kombinerte forsterkningssystem. Kjøpere bør verifisere de rangerte grensene for hver driftsmodus i stedet for å anta at egnethet for den ene garanterer egnethet for den andre.

Materialoverføring med høyt volum

En stor innvendig diameter kan håndtere betydelige strømningshastigheter når slangen er riktig dimensjonert for pumpen og systemet. Passende diametervalg hjelper til med å balansere strømningskrav, hastighet, trykktap og egenskapene til det transporterte materialet.

Fleksibel utstyrsintegrasjon

Gummikonstruksjon tilpasser bevegelse og hjelper til med å koble utstyr som kanskje ikke er på linje med en stiv rørledning. Flensforbindelser gir også et praktisk grensesnitt for installasjon, inspeksjon og utskifting når de er designet for sammenkoblingsutstyret.

Prosjektspesifikk konfigurasjon

Slangediameter, lengde, gummiblanding, armeringsstruktur og flenskonfigurasjon kan vurderes sammen. Dette gjør at slangeenheten kan gjenspeile de faktiske driftsforholdene i stedet for å stole på en generisk spesifikasjon.

Hvilke bransjer drar nytte av denne slangen?

Gruvedrift og mineralforedling

Gruvedrift flytter ofte slipende slam, avgangsmasser og mineralholdige blandinger mellom prosessutstyr og utpekte lagringsområder. En passende slange kombinerer en kompatibel indre gummiblanding med forsterkning designet for de forventede trykk- og vakuumforholdene.

Mudring og fjerning av sedimenter

Mudringssystemer transporterer sand, silt, gjørme og sediment gjennom suge- og utslippsrørledninger. Fleksible flensede slanger kan koble sammen pumper og mudringsutstyr samtidig som de tar imot installasjonsbevegelser. Slangen må velges for den faktiske faststoffkonsentrasjonen, partikkelstørrelsen, strømningsforholdene og marine eller ferskvannsmiljø.

Håndtering av sand og grus

Aggregatutvinning og prosessering kan kreve overføring av vann blandet med sand eller grus. Slitasjemotstand og passende strømningshastighet er spesielt viktig fordi grove partikler kan akselerere slitasje på slangeforingen, bøyningene og tilkoblingsområdene.

Industrielle pumpesystemer

Store pumper kan kreve fleksible suge- og utløpskoblinger for å imøtekomme utstyrsbevegelser, forenkle installasjonen eller isolere noen vibrasjoner. Slangens trykk- og vakuumklassifiseringer må samsvare med pumpens driftskonvolutt, inkludert oppstarts- og avstengningsforhold.

Havner og Marine Engineering

Havnedrift og marine prosjekter kan bruke store slanger for materialoverføring og rørledningsforbindelser. For disse miljøene bør kjøpere også vurdere ekstern eksponering, flenskorrosjonsbeskyttelse, håndtering av last og eventuelle prosjektspesifikke marine krav.

Hvordan er det sammenlignet med andre slangetyper?

Ulike slangekonstruksjoner tjener forskjellige formål. Det beste valget avhenger av strømningsretningen, trykkforholdene, transportert medium og nødvendig tilkoblingsarrangement.

Sammenligningen er generell snarere enn en erstatning for modellspesifikke data. Konstruksjonsdetaljer varierer mellom produsenter, og ingen slangetype bør antas å overgå en annen under alle forhold.

For relaterte krav, utforsk JIDONGDAs mudringsflens-gummislange med stor diameter og suge- og utløpsgummislangekategorier med stor diameter der dette er tilgjengelig.

Hvordan velger du riktig slange?

Før du kjøper en trådforsterket gummislange med flenser med stor diameter, bør ingeniør- og innkjøpsteam definere den faktiske plikten i stedet for å velge et produkt etter nominell diameter alene.

1. Identifiser det transporterte mediet

Spesifiser om slangen skal bære rent vann, avløpsvann, gjørme, sand, mineralslurry eller annet materiale. Inkluder kjemisk sammensetning, partikkelstørrelse, faststoffkonsentrasjon og temperatur. Disse detaljene styrer valget av indre gummiblanding og slitasjebeskyttelse.

2. Bekreft diameter- og strømningskrav

Bestem den nødvendige innvendige diameteren fra målstrømningshastigheten, tillatt trykktap, pumpeegenskaper og materialtransportkrav. En overdimensjonert eller underdimensjonert slange kan skape systemineffektivitet eller driftsproblemer.

3. Etabler trykk- og vakuumgrenser

Sørg for normalt arbeidstrykk, maksimalt forventet trykk, sugevakuum og eventuelle forbigående forhold. Be om dokumenterte vurderinger for den foreslåtte konfigurasjonen. Arbeidstrykket og vakuumvurderingen bør ikke utledes fra utseende eller wirearmering alene.

4. Spesifiser lengde og ruting

Mål den nødvendige installerte lengden og identifiser bøyninger, bevegelser og tilkoblingsposisjoner. Respekter produsentens minste bøyeradius og unngå ruting som forårsaker kinking, vridning, overdreven spenning eller konsentrerte belastninger på flensene.

5. Match flensstandarden

Bekreft gjeldende flensstandard, nominell størrelse, trykkklasse, boltehullmønster, belegg, materiale og tetningsarrangement. Potensielle standarder inkluderer GB, DIN, ANSI, JIS og ASME, men kompatibiliteten må kontrolleres mot nøyaktig sammenkoblingsutstyr og prosjektkrav.

6. Evaluer servicevilkår

Vurder utendørs eksponering, fuktighet, slitasje, støt, korrosjon, driftssykluser og forventet vedlikeholdstilgang. En teknisk kompatibel slange med uegnet ekstern beskyttelse eller feil koblingsarrangement kan fortsatt ha kort levetid.

For et tilbud, utarbeide følgende informasjon:

• Nødvendig slange innvendig diameter og total lengde.
• Transportert medium og driftstemperatur.
• Arbeidstrykk, maksimalt trykk og sugevakuum.
• Flensstandarder, dimensjoner og sammenkoblingsutstyrsdetaljer.
• Installasjonsoppsett, bøyningskrav og miljøeksponering.
• Antall, leveringskrav og gjeldende inspeksjonsdokumenter.

Hva betyr installasjons- og vedlikeholdspraksis?

Riktig installasjon er avgjørende for å oppnå den tiltenkte ytelsen til en forsterket slangeenhet. Selv et godt designet produkt kan svikte for tidlig når det er vridd, overbøyd, dårlig støttet eller brukt utenfor de nominelle grensene.

Installasjonsanbefalinger

• Inspiser slangekroppen, flensflatene og tetningsflatene før installasjon.
• Juster flensene uten å tvinge slangen på plass.
• Bruk kompatible pakninger og festemidler, stram boltene i henhold til gjeldende prosedyre.
• Forhindre torsjon, overdreven strekkbelastninger og bøyninger strammere enn den spesifiserte minimumsradiusen.
• Sørg for passende støtte der slangeenhetens vekt eller ytre belastninger kan belaste koblingene.
• Bekreft systemtrykk og vakuumgrenser før igangkjøring.

Rutinemessig inspeksjon

• Se etter sprekker, buler, synlig armering, kutt og uvanlig deformasjon.
• Inspiser flensforbindelsene for lekkasje, korrosjon, løsnede festemidler og skadede tetninger.
• Overvåk for uventet trykktap, redusert strømning eller tegn på sugekollaps.
• Gjennomgå slitasje i områder utsatt for grove partikler eller gjentatt kontakt.
• Ta skadede enheter ut av drift og følg produsentens veiledning for inspeksjon og utskifting.

Inspeksjonsintervaller bør gjenspeile driftsalvorlighet, systemkritikk og gjeldende prosedyrer på stedet. En fast levetid kan ikke garanteres uten å ta hensyn til den faktiske drifts- og vedlikeholdshistorikken.

Ofte stilte spørsmål

1. Hva er hovedformålet med spiral ståltrådsarmering?

Dens primære formål er å gi periferisk støtte som hjelper slangen å motstå innover deformasjon under negativt trykk. Dette er spesielt viktig i sugesystemer med stor diameter der slangekollaps kan begrense strømmen.

2. Klarer denne slangen både sug og utslipp?

Den kan designes for begge oppgaver, men tillatt trykk og vakuum må bekreftes for den spesifikke slangekonstruksjonen. Kjøpere bør be om gjeldende vurderinger i stedet for å anta at hver modell har de samme ytelsesgrensene.

3. Hvilke materialer kan en trådforsterket gummislange med stor diameter transportere?

Avhengig av gummiblandingen og tekniske spesifikasjoner, kan den brukes til vann, gjørme, slurry, sand og kompatible mineralmaterialer. Kjemisk kompatibilitet, partikkelslipeevne, temperatur og faststoffkonsentrasjon bør evalueres før valg.

4. Kan flensdimensjonene tilpasses?

JIDONGDA indikerer at flenskonfigurasjoner kan tilpasses i henhold til anerkjente standarder eller kundetegninger. Oppgi nøyaktige dimensjoner, flensstandard, trykkklasse og sammenkoblingsdetaljer for teknisk bekreftelse.

5. Hvordan kan jeg redusere for tidlig slangeslitasje?

Velg en passende indre gummiblanding, unngå overdreven flytbegrensninger, følg den angitte bøyeradiusen, og inspiser områder med høy slitasje regelmessig. Driftstrykk, transporterte partikkelegenskaper og installasjonsforhold bør også holde seg innenfor de godkjente grensene.

6. Hvilken informasjon trengs for å be om et tilbud?

Oppgi slangediameter, lengde, medium, arbeidstrykk, vakuumkrav, temperatur, flenskonfigurasjon, driftsmiljø og bestillingsmengde. Tegninger eller fotografier av de eksisterende forbindelsene kan bidra til å tydeliggjøre grensesnittkrav.

7. Hvordan vet jeg om en slange er egnet for prosjektet mitt?

Sammenlign de foreslåtte slangespesifikasjonene med prosjektets driftsforhold og tilkoblingskrav. Bekreft trykk- og vakuumklassifiseringer, materialkompatibilitet, dimensjoner og inspeksjonsdokumentasjon med produsenten før du legger inn en bestilling.

Konklusjon: Spesifiser en slange som samsvarer med dine driftsbetingelser

En trådforsterket gummislange med flens med stor diameter kan gi en effektiv løsning for krevende suge- og utløpssystemer ved å kombinere fleksibel gummikonstruksjon, strukturell forsterkning, spiral ståltrådstøtte og tilpasningsdyktige flensforbindelser. Dens egnethet avhenger av å tilpasse designet til det transporterte mediet, nødvendig strømning, trykk- og vakuumforhold, installasjonsgeometri og vedlikeholdsplan.

JIDONGDA tilbyr tilpasningsmuligheter for slangedimensjoner, forsterkningsstrukturer, materialvalg og flenskonfigurasjoner for å støtte ulike industrielle overføringskrav. For å diskutere søknaden din, se gjennom produktdetaljene med trådforsterket flens med stor diameter og klargjør dine tekniske spesifikasjoner.Kontakt ossi dag for å diskutere prosjektkravene dine, be om et skreddersydd tilbud og identifisere en passende slangekonfigurasjon for ditt rørledningssystem.
