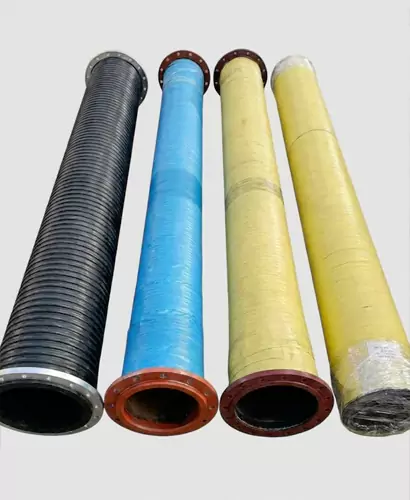

Gummislange med stor diameterspiller en kritisk rolle i bransjer der væskeoverføring med høyt volum ikke er omsettelig. Hos JIDONGDA har vi dedikert over to tiår til å perfeksjonere disse slangene for gruvedrift, konstruksjon, landbruk og marine sektorer. Vår ingeniørkunst fokuserer på å tåle ekstremt trykk, slitende materialer og tøft vær samtidig som vi opprettholder fleksibilitet og lang levetid.

Forstå de tekniske kravene,JIDONGDAGummislangeløsninger med stor diameter integrerer førsteklasses naturlige og syntetiske gummiblandinger med avanserte forsterkningslag. Denne designen sikrer motstand mot korrosjon, aldring og plutselige trykktopper. Vi legger vekt på en jevn innvendig foring for å minimere friksjonstap, noe som direkte forbedrer driftseffektiviteten i slurrypumping, mudring og vannutslipp.

Kjerneparametere

Presisjon i dimensjoner og materialsammensetning definerer vår produktlinje. Nedenfor bryter vi ned standardspesifikasjonene som veileder valg for ingeniører og innkjøpsledere. Merk at hver parameter kan skreddersys for spesialiserte prosjektkrav.

• Innerdiameterområde:Fra 4 tommer (102 mm) opp til 48 tommer (1219 mm), som dekker de fleste industrielle suge- og utslippsbehov.
• Trykkvurdering:Arbeidstrykk fra 0,3 MPa til 2,5 MPa, med sikkerhetsfaktorer for sprengningstrykk typisk satt til 3:1 eller 4:1 basert på bruk.
• Temperaturresiliens:Standardslanger tåler -20°C til 80°C, mens varmebestandige versjoner strekker seg opp til 120°C for damp- eller varm oljeoverføring.
• Foringsmateriale:Alternativene inkluderer NR/SBR-blanding for generell slitasje, NBR for oljebestandighet og EPDM for kjemisk og værbestandighet.
• Forsterkningslag:Høystrekkfast polyesterstoff, ståltrådsspiral eller flere tekstillag innebygd i gummiveggen for strukturell integritet.
• Omslagsegenskaper:Slitasjebestandig, ozonbestandig og UV-stabilisert syntetisk gummi for å beskytte mot miljøforringelse.
• Lengde tilgjengelig:Standardlengder på 20 meter eller 61 meter, med spesialtilpassede kutt og flensende monteringer utarbeidet internt.
• Vakuumvurdering:Full vakuumkapasitet for sugeapplikasjoner, sikret av den stive helix-tråden integrert i slangeveggen.

Applikasjoner på tvers av bransjer

Allsidigheten til JIDONGDA gummislangeprodukter med stor diameter stammer fra tilpasningsdyktig konstruksjon. Nedenfor er primærsektorer hvor disse slangene viser seg å være uunnværlige.

• Gruvedrift og mineralforedling:Transport av avgangsmasser, konsentrer slam og prosessvann over lange avstander. Den slitesterke foringen håndterer skarpe, tunge partikler uten rask slitasje.
• Mudringsoperasjoner:Oppsuging og utslipp av sand, grus og silt fra elver, havner og havbunner. Slangens fleksibilitet imøtekommer den konstante bevegelsen til mudringsfartøy og flytende rørledninger.
• Landbruksvanning og drenering:Storskala vannoverføring fra magasiner til felt, samt flomkontrollpumping. Slangens lette design i forhold til borestørrelsen forenkler utplassering og gjenfinning.
• Avvanning på byggeplass:Fjerning av grunnvann eller overvann fra utgravninger, fundamenter og tunneler. Den fulle vakuumvurderingen sikrer konsistent sug selv med høye løftekrav.
• Marine og offshore:Overføring av ballastvann, lensepumping og oljevern. Spesielle oljebestandige og brannhemmende deksler oppfyller strenge sjøsikkerhetsforskrifter.
• Håndtering av industrielt flytende avfall:Håndtering av etsende avløp og kjemiske biprodukter i renseanlegg. EPDM-foringer gir utmerket motstand mot et bredt spekter av pH-nivåer.
• Kraftproduksjon:Kjølevannsinntak og utslippsledninger for termiske kraftverk. Slangene tåler konstant vannstrøm og moderate temperaturer uten belegg eller nedbrytning.

Fordeler med å velge JIDONGDA som din slangeleverandør

Å velge en leverandør for gummislange med stor diameter innebærer å vurdere mer enn bare selve produktet. JIDONGDA integrerer service, testing og logistikk for å levere fullstendig pålitelighet.

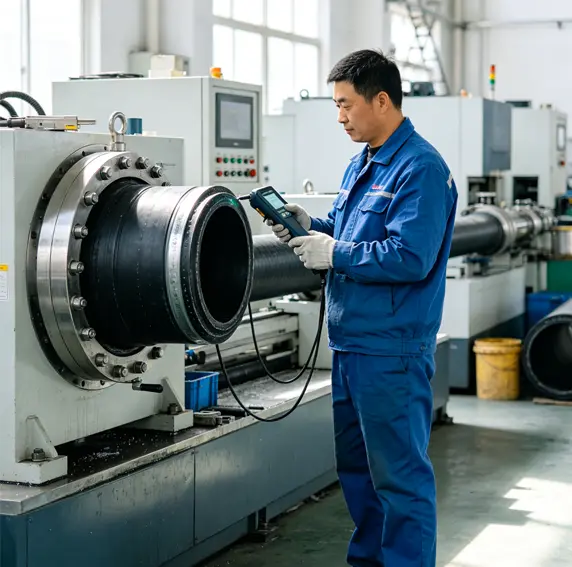

• Fabrikkdirekte kvalitetskontroll:Vårt interne laboratorium gjennomfører reometertester, strekkstyrkeanalyser og slitestyrkeforsøk daglig. Kunder mottar detaljerte testsertifikater med hver forsendelse.
• Tilpasset teknisk støtte:Vi distribuerer ingeniører for å vurdere forholdene på stedet, anbefale optimale slangekonfigurasjoner og designe spesielle endeforbindelser som reduserer installasjonskompleksiteten.
• Global logistikkekspertise:Slanger pakkes i beskyttende omslag og sendes via breakbulk eller containeriserte metoder til enhver større havn over hele verden. Vårt dokumentasjonsteam sørger for jevn fortolling.
• Konkurransedyktige totale eierkostnader:Forlengede serviceintervaller og lave vedlikeholdskrav oppveier den første investeringen. Mange klienter rapporterer tre til fem ganger lengre levetid sammenlignet med generiske alternativer.
• Rask prototypeutvikling:For unike prosjekter kan vi produsere prøveslanger innen 15 dager, noe som tillater felttesting før fullskala produksjon starter.

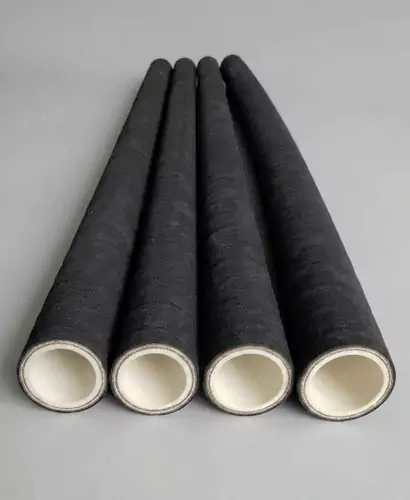

Høytrykks gummislangestår som en kritisk komponent i utallige industrielle, hydrauliske og pneumatiske systemer. Dens evne til å transportere væsker, gasser og slipende materialer under ekstreme trykk samtidig som den opprettholder fleksibiliteten gjør den uunnværlig. Å forstå designparametrene, materialsammensetningene og forsterkningsteknologiene bak disse slangene er avgjørende for å velge riktig produkt og sikre driftssikkerhet.

Kjernekonstruksjon

Hver høytrykksgummislange er bygget rundt en tre-lags struktur konstruert for holdbarhet og pålitelighet under stress. Det indre røret, forsterkningslaget og det ytre dekselet jobber sammen for å håndtere intenst arbeidstrykk, motstå kjemisk nedbrytning og tåle miljøslitasje.

• Innerrør:Formulert av syntetiske gummiblandinger som NBR (nitril), EPDM, SBR eller neopren. Valget avhenger av væsken som transporteres. NBR utmerker seg i olje- og drivstoffmotstand, mens EPDM håndterer høytemperaturvann og damp. JIDONGDA bruker tilpassede blandede forbindelser for å oppnå optimal kompatibilitet med hydraulikkoljer, vannbaserte væsker og aggressive kjemikalier.
• Forsterkningslag:Dette er hjertet av den trykkbærende evnen. Flere lag med høystrekkfast ståltråd eller spiralviklet ståltråd er innebygd i gummien. Noen design bruker tekstilfletting for moderat trykk. For ekstremt høye trykkkrav er fire eller seks lag med spiraltrådarmering vanlig. JIDONGDA-slanger har tett kontrollerte flettevinkler og trådspenninger for å maksimere sprengstyrken og samtidig bevare fleksibiliteten.
• Ytre deksel:Gir motstand mot slitasje, ozon, vær og olje. Vanligvis laget av neopren eller syntetisk gummi med ytterligere overflatebehandlinger. JIDONGDAs deksler er designet med en jevn eller innpakket finish, og spesielle MSHA-godkjente deksler er tilgjengelige for gruvedrift.

Ofte stilte spørsmål

Hvilke sikkerhetsfaktorer bør jeg bruke når jeg velger høytrykksgummislange?

Bransjestandard er en 4:1 sikkerhetsfaktor mellom sprengtrykk og maksimalt arbeidstrykk. Imidlertid krever dynamiske applikasjoner med trykktopper eller impulssykluser ofte en høyere faktor, for eksempel 5:1 eller 6:1.JIDONGDAingeniørteamet kan hjelpe til med å beregne riktig sikkerhetsmargin basert på pumpens krusning, akselerasjon og systemets trykkprofil. Overskrid aldri produsentens publiserte arbeidstrykk, og vurder alltid temperaturreduksjon.

Hvordan påvirker temperaturen en gummislanges ytelse?

Når temperaturen stiger, mykner gummiblandingene og armeringens styrke kan avta. For eksempel kan en NBR-slange vurdert til 4000 psi ved 100°C bare tåle 3200 psi ved 120°C. JIDONGDA gir reduksjonskurver i sine tekniske kataloger. For kontinuerlig bruk i høye temperaturer over 120°C, vurder slanger med HNBR eller EPDM indre rør og riktig isolasjon. Lave temperaturer kan gjøre gummi sprø; en klassifisert -40°F slange må fortsatt håndteres forsiktig nær denne grensen.

Hvilke standarder overholder JIDONGDA gummislanger?

JIDONGDA-slanger er produsert for å møte eller overgå SAE 100R-serien, EN 853, EN 856, ISO 1436, ISO 3862 og DIN 20022/20023. Mange slanger har også MSHA-godkjenninger for gruvedrift. Fullstendige sertifiseringer og batchtestrapporter leveres på forespørsel.

Hvordan måler jeg lengden på en høytrykks gummislange på riktig måte?

Mål fra tetningsflate til tetningsflate langs senterlinjen til slangen, inkludert monteringsender. Tillat å føre bøyer og termisk ekspansjon. JIDONGDA tilbyr en måleguide og kan lage tilpassede sammenstillinger på stedet. Bruk av riktig lengde forhindrer unødig belastning på beslag og forlenger levetiden.

Hva forårsaker svikt i gummislange og hvordan kan jeg forhindre det?

Vanlige feilmoduser inkluderer: intern rørerosjon fra høy væskehastighet (som overgår anbefalt strømning), armeringstretthet fra for store trykkstøt, ekstern slitasje fra gnidning mot andre slanger eller maskindeler, og kjemisk inkompatibilitet som forårsaker svelling eller herding. Forhindre feil ved å bruke JIDONGDAs applikasjonsarbeidsark for å tilpasse slangen til væske og trykk, installere beskyttelseshylser eller slangebeskyttelser i tøffe områder og implementere en regelmessig inspeksjonsrutine.

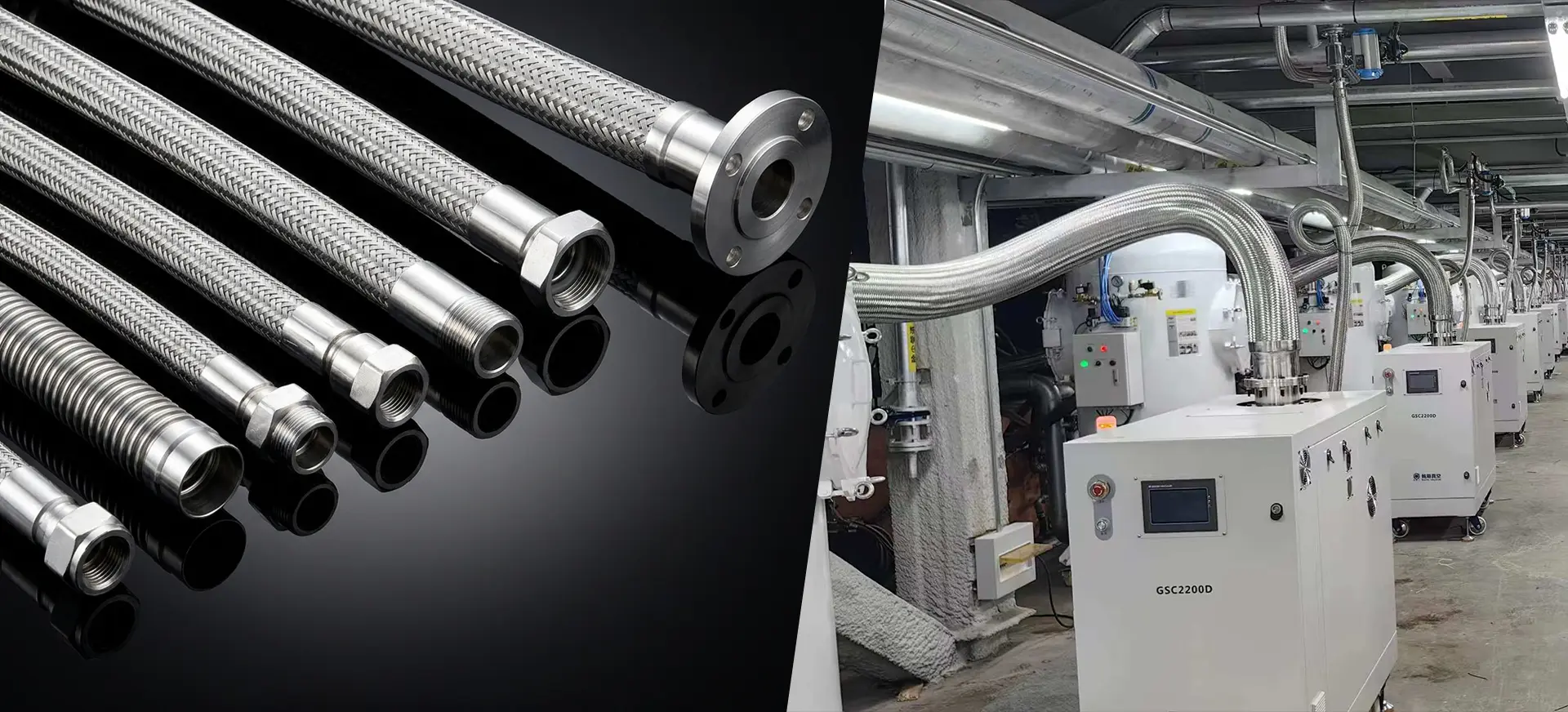

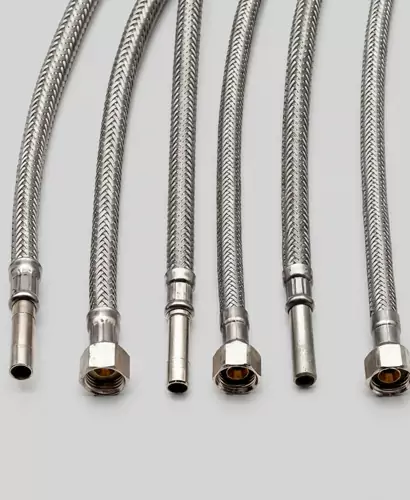

DeMetallslangefungerer som en grunnleggende komponent i utallige industrielle, kommersielle og private væskeoverføringssystemer. Disse fleksible rørene er konstruert for å absorbere vibrasjoner, kompensere for termisk ekspansjon og korrigere feiljustering, og sikrer sikker og pålitelig drift under krevende forhold.JIDONGDAhar avansert design og produksjon av metallslangemontasjer gjennom strengt materialvalg, presise korrugeringsprosesser og grundig integrering av endetilpasninger.

Viktige produktparametre og konfigurasjoner

• Nominell diameter (DN): Gjelder fra DN6 (1/4 tomme) til DN300 (12 tommer) og utover for store industrielle rør.
• Arbeidstrykk (PW): Typisk fra fullt vakuum til 350 bar avhengig av diameter, antall flettelag og korrugeringstykkelse.
• Sprengtrykk (PB): Konstruert med en sikkerhetsfaktor på 4:1 i forhold til arbeidstrykk for standardsammenstillinger.
• Temperaturområde: Standard sammenstillinger i rustfritt stål fungerer fra -200°C til +600°C; høytemperaturlegeringer utvider dette til 800°C eller mer.
• Bøy radius: Statiske og dynamiske minimum bøyeradier er spesifisert per diameter for å forhindre overbelastning.
• Fleksibilitet og slaglengde: Definert av aksial kompresjon, ekstensjon, sideforskyvningskapasitet og vinkelbevegelse.
• Endebeslag: Flens, gjenget, sveiseender, sanitær, camlock eller tilpassede design.

Ofte stilte spørsmål

Hva er forskjellen mellom ringformet og spiralformet korrugert metallslange, og hvilken anbefaler JIDONGDA?

Ringformet korrugert slange består av en serie med ensartede, parallelle ringer, som tilbyr overlegen fleksibilitet, en tettere bøyeradius og høyere trykkkapasitet på grunn av mer effektiv fletteforsterkning. Spiralkorrugert slange har en kontinuerlig spiralprofil, som vanligvis gir lavere fleksibilitet og trykkklassifisering, men noen ganger lavere kostnader for ikke-kritiske statiske applikasjoner. JIDONGDA produserer primært ringformet korrugert slange fordi den gir bedre total ytelse, lengre utmattelseslevetid og kompatibilitet med fullvakuumforhold. For applikasjoner som ikke krever høy fleksibilitet, kan spiralformede versjoner leveres på forespørsel etter en nøye ingeniørgjennomgang.

Hvordan bestemmer jeg riktig lengde på en metallslangeenhet for vibrasjonsabsorbering?

For vibrasjonsdemping må monteringen være lang nok til at den pålagte bevegelsen ikke tvinger slangen til å bøye seg under dens dynamiske minste bøyeradius. Den aktive lengden – den delen av slangen som er fri for endetilpasningsbegrensninger – bør være minst 10 ganger den nominelle diameteren for enkel sidevibrasjon, og lengre når både vibrasjonsamplitude og frekvens er høy. JIDONGDAs applikasjonsingeniører kan utføre en bevegelsesanalyse ved å bruke dine forskyvningsdata for å anbefale den nøyaktige frie lengden som kreves, og forhindrer for tidlig tretthetssvikt.

Kan en metallslange brukes under fullt vakuum uten å kollapse?

Ja, JIDONGDA ringformede korrugerte slanger med full flettedekning er vurdert for full vakuumservice. Korrugeringsprofilen er spesielt utformet slik at den utvendige fletten forhindrer vridning eller knekking når det indre trykket faller under atmosfæretrykket. For kritiske høyvakuumapplikasjoner i forhøyet temperatur, bør systemet gjennomgås for å bekrefte at materialet opprettholder tilstrekkelig styrke. I slike tilfeller kan en foring inkorporeres for å sikre strukturell stabilitet.

Hva forårsaker fletteslitasje og hvordan kan det forebygges?

Flettslitasje skyldes hovedsakelig slitasje mot tilstøtende strukturer, gnidning fra overdreven bevegelse eller gnaging mellom flettet og den korrugerte kjernen. Inter-flettekontakt under syklisk bevegelse kan også generere lokal slitasje. Forebyggende tiltak inkluderer installasjon av slangen med tilstrekkelig klaring, bruk av beskyttende ytre deksler som forriglingspanser eller silikonjakker, og unngåelse av installasjonsoppsett som forårsaker flette-til-fletting eller flette-til-struktur-kontakt. JIDONGDA kan fabrikkmontere beskyttelseshylser som forlenger levetiden betydelig i slitende miljøer.

Hvordan testes JIDONGDA-montasjer før forsendelse?

Hver enhet gjennomgår en hydrostatisk trykktest på 1,5 ganger det nominelle arbeidstrykket, med en holdetid i henhold til internasjonale standarder. For gassservice utføres en pneumatisk test under kontrollerte forhold. Ytterligere ikke-destruktiv testing, som for eksempel inspeksjon av fargepenetrant på sveiser, positiv materialidentifikasjon (PMI) og heliumlekkasjedeteksjon, er tilgjengelig på forespørsel. Burst-testing på prøvesammenstillinger fra hver produksjonsbatch utføres regelmessig for å validere designmarginer. Samsvarssertifikater og testrapporter er standarddokumentasjon.

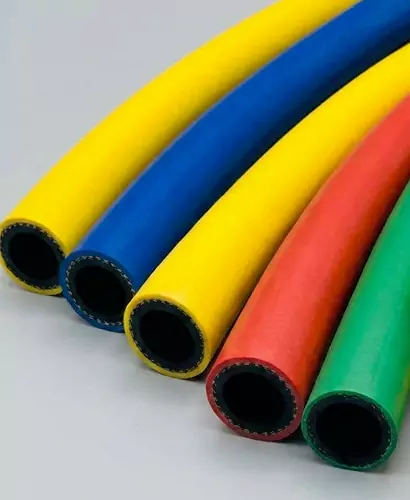

DeIkke-metallisk slangeer en grunnleggende komponent i moderne væskehåndtering, kjemisk overføring, pneumatisk transport og vakuumsystemer. Konstruert av avanserte polymerer, elastomerer og forsterkede kompositter, overvinner en ikke-metallisk slange mange begrensninger ved stive metallrør og fleksible metallslanger, som korrosjon, tretthetssprekker og overdreven vekt. JIDONGDA har foredlet design og produksjon av ikke-metalliske slanger over to tiår, og levert produkter som kombinerer høy fleksibilitet, eksepsjonell kjemisk motstandsdyktighet og lang levetid.

Kjernefordeler

• Overlegen korrosjonsbestandighet:Termoplast- og elastomerforinger er iboende motstandsdyktige mot syrer, alkalier, løsemidler og saltløsninger som raskt bryter ned rustfritt stål og galvanisert stål.
• Lett konstruksjon:Ikke-metalliske slanger veier ofte 60-70 % mindre enn tilsvarende metallslanger, noe som reduserer strukturell belastning og muliggjør raskere manuell håndtering på stedet.
• Tretthets- og vibrasjonsdemping:Polymerstrukturer absorberer pulseringer, vannslag og mekanisk vibrasjon, og forhindrer for tidlig svikt ved koblingspunkter.
• Elektrisk isolasjon:Mange ikke-metalliske materialer gir høy dielektrisk styrke, noe som gjør dem ideelle for bruk i nærheten av transformatorer, jernbanetrekkutstyr og eksplosive atmosfærer.
• Strammere bøyeradius:Sammensatte ikke-metalliske slangedesign tillater bøying uten å bøye seg, noe som forenkler installasjonen i trange rom.
• Hygieniske og glatte borealternativer:PTFE-, silikon- og matkvalitets PVC-slanger tilbyr ekstremt glatte indre overflater som forhindrer bakterievekst, tilfredsstiller FDA og EU 1935/2004-krav, og letter CIP/SIP-rengjøring.

Søknad

• Kjemisk dosering og overføring:PTFE- og NBR-slanger transporterer trygt konsentrerte syrer (HCl, H₂SO₄), kaustisk soda, løsemidler og farmasøytiske mellomprodukter uten utlekking eller nedbrytning. Integrerte jordingsledninger i antistatisk design forhindrer ladningsakkumulering i eksplosive atmosfærer (ATEX sone 1/2).
• Mat og drikke:Ikke-metalliske silikon- og polyuretanslanger oppfyller FDA og EUs regelverk for kontakt med mat. De håndterer meieriprodukter, øl, vin, spiselige oljer og vann med høy renhet uten smussoverføring. Design med glatt boring muliggjør hygieniske tilkoblinger og minimerer produktoppbevaring.
• Høytemperaturdamp og varm olje:Spesielt sammensatte EPDM- og silikonslanger tåler mettet damp opp til 165°C og varm oljeoverføring, noe som reduserer isolasjonskravene sammenlignet med metallrør.
• Landbruk og vanning:Ikke-metalliske PVC- og komposittslanger er UV-stabiliserte og algebestandige, og leverer vann og flytende gjødsel over store pivot- og dryppsystemer. Deres lette natur muliggjør rask sesongmessig utplassering og henting.
• Pneumatisk og vakuumtransport:Forsterkede polyuretan- og UHMWPE-slanger håndterer slipende granulat, plastpellets, sagflis og pulver. De antistatiske versjonene sprer statisk oppbygging trygt under høyhastighets materialflyt.
• Marine og offshore:Ikke-metalliske slangeenheter med EPDM- eller neoprendeksler motstår saltspray, UV- og oljesprut, og fungerer som drikkevannsledninger, gråvannsutløp og kjølevæskekoblinger i motorrom på skip og plattformer.
• Laboratorium og biofarma:Ultrarene PTFE- og platinaherdede silikonslanger er essensielle for WFI-sløyfer, kromatografi, medieoverføring og engangsenheter i bioprosessering, der utvaskbare og ekstraherbare materialer må minimaliseres.

JIDONGDAs kvalitetskontroll og tilpasset produksjon

Hver ikke-metallisk slange som forlaterJIDONGDA fabrikker resultatet av strenge prosesskontroller, fra reologisk analyse av innkommende råmateriale til slutttesting av sprengningstesting. Våre testbenkfunksjoner inkluderer hydrostatisk trykktesting opp til 400 bar, vakuumkollapstesting, elektrisk kontinuitetskontroll (for antistatiske kvaliteter) og UV/ozon-akselererte aldringskammer. JIDONGDA har ISO 9001:2015 og ISO 14001-sertifiseringer, og vårt renromsmiljø (klasse 100 000) er dedikert til silikon- og PTFE-slangeproduksjon for biofarmakunder. Vi tilbyr rask prototyping for tilpassede slangedimensjoner, spesielle fargedekker, hybridmaterialer og multilaminatkonstruksjoner som ingen standardkataloger kan dekke. Korte leveringstider og teknisk støtte fra våre applikasjonsingeniører gjør JIDONGDA til en pålitelig partner for globale distributører og produsenter av originalutstyr.

For prosjekter som krever omfattende dokumentasjon, støtte for 3D-slangeruting eller prøvetesting mot aggressive medier, inviterer JIDONGDA deg til å kontakte vårt ingeniørteam med din tekniske spesifikasjon. Våre materialforskere vil anbefale den optimale ikke-metalliske slangekonfigurasjonen og gi en komplett testprotokoll og livssyklusanalyse, noe som hjelper deg med å oppnå driftssikkerhet uten å overspesifisere kostbare eksotiske legeringer.
