Hva er en hylsetilpasning og hvordan fungerer den i rørkoblingssystemer?

En anleggsgraver mister plutselig hydraulikktrykket. Operatøren går ut og ser en sølepytt som drypper fra en skjøt under maskinen. Vedlikeholdsteamet kommer, diagnostiserer problemet som en løs montering og strammer det. Men lekkasjen kommer tilbake innen en time. Problemet er ikke tettheten; det er Ferrule Fitting inni som har mistet grepet. Dette scenariet utspiller seg på verksteder og arbeidsplasser hver dag, ofte fordi de som jobber med utstyret ikke helt forstår komponenten de strammer til. DeHylsetilpasninger et av de vanligste, men mest misforståtte elementene i væskekraftsystemer. Den er liten, billig og lett å overse, men en riktig fungerende hylsetilpasning er forskjellen mellom et pålitelig hydraulisk system og en kronisk lekkasje.

En Ferrule Fitting er en mekanisk kompresjonsanordning som skaper en lekkasjesikker tetning mellom et rør og en monteringskropp. Den fungerer etter et enkelt, men elegant prinsipp: når en mutter strammes, tvinger den en konisk ring (hylsen) til å komprimeres radielt mot rørveggen. Denne kompresjonen skaper to kritiske effekter: en metall-til-metall-tetning som hindrer væske i å unnslippe, og et mekanisk grep som hindrer røret i å trekke seg ut under trykk. Ferrule Fitting er ikke avhengig av lim, tetningsmidler eller pakninger; den bruker elastisiteten og plastisiteten til metall for å danne en permanent, pålitelig forbindelse. Denne artikkelen tar deg med på et dypdykk inn i ferrule-tilpasningens verden, og utforsker dens anatomi, dens arbeidsfysikk, dens ulike typer og de tekniske spesifikasjonene som definerer et kvalitetsprodukt. Vi vil også dekke praktiske installasjonsteknikker og vanlige feilsøkingsscenarier. På slutten vil du forstå hvorfor denne lille komponenten fortjener mye mer oppmerksomhet enn den vanligvis får.

Innholdsfortegnelse

• 1. Hva er en hylsebeslag?
• 2. Hvordan fungerer en hylsebeslag for å lage en lekkasjesikker tetning?
• 3. Hva er de forskjellige typene hylsebeslag og hvor brukes de?
• 4. Hvilke tekniske spesifikasjoner definerer en hylsebeslag av høy kvalitet?
• 5. Hvordan installere og feilsøke en hylsetilpasning på riktig måte?
• Ofte stilte spørsmål (FAQ)
• Om produsenten
• Konklusjon

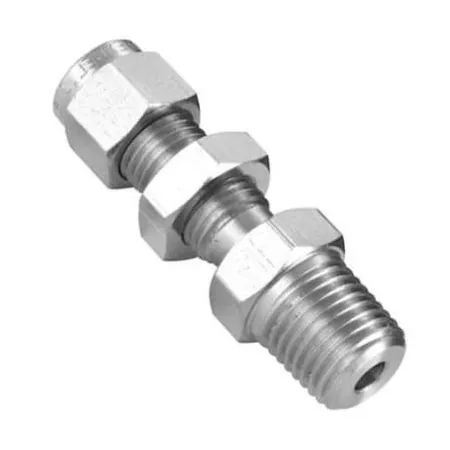

Hva er en hylsebeslag?

A Hylsetilpasninger en presisjonskonstruert komponent som brukes til å koble et rør til en monteringskropp i væskekraft- og pneumatiske systemer. Det er en liten, ringlignende metalldel som, når den komprimeres, skaper en tetning og gir mekanisk retensjon. Ordet "ferrule" stammer fra det latinske "ferrum", som betyr jern, og gjenspeiler dets metalliske natur. I sin enkleste form er en Ferrule Fitting en hylse som passer over enden av et rør. Når passmutteren strammes, tvinges hylsen mot en avsmalnende overflate i monteringskroppen, noe som får den til å deformeres og gripe røret. Denne deformasjonen er permanent; så snart en hylsebeslag har blitt skikkelig komprimert, kan den ikke gjenbrukes på et nytt sted, og den vil forbli på plass selv under ekstreme vibrasjoner.

For å forstå ferrule-tilpasningen, se for deg at hånden din griper en trepinne. Fingrene dine vikler seg rundt pinnen, og trykker fra alle sider. Jo hardere du klemmer, jo strammere grep. Ferrule Fitting opererer på samme prinsipp, men med en avgjørende forskjell: Ferrule Fitting er ikke bare gripende; det skaper også et segl. Hylsen er konisk, og når den presses inn i den tilsvarende avsmalningen inne i beslagskroppen, gjennomgår den en kontrollert plastisk deformasjon. Den ytre overflaten av hylsen tetter mot monteringslegemet, mens den indre overflaten biter seg inn i rørveggen. Denne doble handlingen – forsegling og griping – er det som gjør ferruletilpasningen så effektiv. Røret er ikke limt eller sveiset; den er mekanisk låst og forseglet av ferrulens deformasjon.

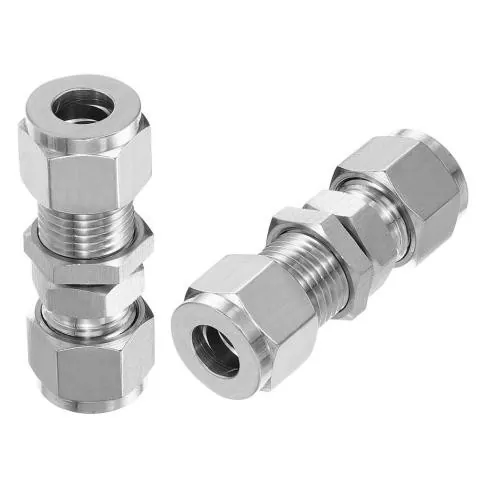

Anatomien til en hylsetilpasning består av tre hovedkomponenter:

• Passende kropp:Hovedhuset som inneholder det koniske setet og gir den eksterne forbindelsen (gjenget eller sveiset). Den er vanligvis laget av rustfritt stål, messing eller karbonstål.
• Hylse:Kompresjonsringen som deformeres for å forsegle og gripe røret. Dette er hjertet i beslaget. Dens geometri, materiale og overflatefinish er avgjørende for beslagets ytelse.
• Nøtt:Den utvendige gjengede kragen som påfører den aksiale kraften for å komprimere hylsen inn i monteringskroppen. Mutterens design påvirker det nødvendige dreiemomentet og den enkle installasjonen.

Ferrule-fittingen er unik blant rørtilkoblingsmetodene fordi den ikke krever noen spesiell klargjøring av rørenden – ingen avfasing, lodding eller sveising. Røret kuttes rett og slett firkantet, avgrades og settes inn. Denne enkelheten er en hovedårsak til at ferrule Fitting er så mye brukt i applikasjoner som spenner fra bilbremseledninger til offshore oljeplattformer.

Hvordan fungerer en hylsebeslag for å lage en lekkasjesikker tetning?

For å forstå hvordan enHylsetilpasningfungerer, må man forestille seg hva som skjer inne i beslaget under stramming. Det er et lite drama av krefter, deformasjoner og forsegling, alt som skjer innenfor et område på noen få millimeter. Prosessen kan brytes ned i fire distinkte fysiske stadier, som hver bidrar til den endelige forseglingen og grepet.

Trinn 1: Innsetting og første kontakt.Røret kuttes firkantet og avgrades, og føres deretter inn i monteringslegemet til det bunner ut mot en skulder eller holdes til en spesifisert innføringsdybde. Hylsebeslaget skyves over røret, etterfulgt av mutteren. Mutteren startes deretter på gjengene til monteringskroppen. På dette tidspunktet er det ingen kontakt mellom hylsen og tetningsflatene. Hylsen sitter ganske enkelt på røret, klar til å aktiveres.

Trinn 2: Ferrule Engasjement.Når mutteren strammes, får den kontakt med baksiden av hylsen. Hylsen begynner å bevege seg aksialt inn i monteringskroppen og går inn i konusen til setet. Avsmalningsvinkelen er kritisk: typisk mellom 24 og 60 grader, avhengig av beslagsdesign. Hylsens forkant kommer i kontakt med avsmalningen til monteringskroppen, og kraften fra mutteren begynner å drive hylsen fremover.

Trinn 3: Ferrule-deformasjon.På dette tidspunktet begynner hylsen å deformeres. Hylsens geometri er utformet slik at den er sterkere bak og svakere foran. Når mutteren fortsetter å strammes, begynner ferrulens fremre del, som er tynnere og har et mindre tverrsnitt, å kollapse innover. Denne innoverkollapsen er "bittet" som ferrulefittingen lager inn i røret. Hylsens indre diameter reduseres, og dens forkant skjærer seg inn i rørveggen og skaper en mekanisk lås. Samtidig presses den ytre overflaten av hylsen mot monteringskroppens avsmalning, og danner den primære tetningsflaten.

Trinn 4: Endelig elastisk lås.I sluttfasen har hylsen blitt fullstendig komprimert. Den har gjennomgått både elastisk og plastisk deformasjon. Den elastiske komponenten er avgjørende: hylsen, som en fjær som har blitt komprimert, utøver en kontinuerlig utadgående kraft mot monteringskroppen og en kontinuerlig innadgående kraft mot røret. Denne vedvarende kraften, kjent som "forseglingskraften", er det som opprettholder integriteten til forbindelsen over tid, selv under termisk syklus og trykksvingninger. Røret er nå låst på plass og forseglet.

Hva skjer når vibrasjoner løsner mutteren? Hvis mutteren trekker seg litt tilbake, holder hylsens elastiske gjenoppretting – dens fjærlignende oppførsel – tetningsflatene i kontakt. Dette er grunnen til at en riktig installert hylsebeslag kan forbli lekkasjefri selv etter mange års bruk. Men hvis mutteren strammes for mye, kan hylsen kjøres forbi sin elastiske grense, noe som resulterer i overdreven plastisk deformasjon. Denne tilstanden, kjent som "bunnen ut", kan ødelegge hylsen og skape en lekkasjebane. Dette er grunnen til at mange feil på hylsefestet skyldes feil dreiemoment.

Hva er de forskjellige typene hylsebeslag og hvor brukes de?

DeHylsetilpasninger ikke et enkelt, monolittisk produkt. Den kommer i flere forskjellige konfigurasjoner, hver optimalisert for spesifikke bruksområder, trykkområder og miljøforhold. Å forstå forskjellene er avgjørende for å velge riktig hylsebeslag for en gitt jobb. De tre vanligste typene er Single Ferrule, Double Ferrule og W-Type Ferrule.

Enkel hylsebeslag.Som navnet tilsier, bruker Single Ferrule kun ett ferrule-element for å gi både tetnings- og gripefunksjoner. Denne hylsen er vanligvis utformet med en skarp forkant som biter inn i røret mens dens ytre overflate tetter mot monteringskroppen. Enkel hylsetilpasning er enkle, har færre deler og er ofte lavere i pris enn design med dobbelt hylse. De brukes ofte i applikasjoner med lavt til middels trykk, for eksempel pneumatiske systemer, instrumentering og generell industriell rørlegging. Enkelheten har imidlertid en pris: den enkle hylsen må betjene to funksjoner samtidig, noe som gjør den mindre tolerant for installasjonsfeil og mer følsom for overflatefinishen på røret.

Dobbel hylsebeslag.Dobbel hylse Fitting er en mer sofistikert design som skiller tetnings- og gripefunksjonene i to uavhengige komponenter. Den fremre hylsen er designet for å tette mot monteringskroppen, mens den bakre hylsen er utformet for å gripe røret. Denne arbeidsdelingen gjør at hver hylse kan optimaliseres for sin spesifikke funksjon. Den fremre hylsen kan lages med et mykere materiale for bedre tetting, mens den bakre hylsen kan være hardere for bedre grep. Double Ferrule Fitting er mye brukt i høytrykks hydrauliske systemer, slik som de som finnes i anleggsutstyr, sprøytestøpemaskiner og offshore oljerigger. De tilbyr overlegen vibrasjonsmotstand og er mindre følsomme for variasjoner i installasjonsmoment.

W-type hylsebeslag.W-type hylse er en spesialisert design, vanligvis laget av en høyverdig rustfri stållegering, med en karakteristisk "W"-profil i tverrsnitt. Denne unike formen gjør at hylsen absorberer termisk ekspansjon og sammentrekning uten å miste forbelastningen. W-Type Ferrule Fitting brukes først og fremst i høytemperaturapplikasjoner, som dampsporing, varmevekslere og ovnsrør. De finnes også i kryogene systemer der ekstreme temperaturvariasjoner er vanlige. W-Type-designet gir en mer jevn spenningsfordeling, og reduserer risikoen for spenningskorrosjonssprekker i krevende miljøer.

Tabellen nedenfor gir en sammenlignende oversikt over de tre hovedtypene av hylsefeste.

Hvilke tekniske spesifikasjoner definerer en hylsebeslag av høy kvalitet?

Ytelsen til enHylsetilpasningbestemmes av en kombinasjon av materialvalg, geometrisk presisjon og overflatebehandling. En dårlig produsert hylse vil svikte for tidlig, mens en hylse av høy kvalitet kan gi tiår med pålitelig service. Å forstå de tekniske spesifikasjonene som definerer en hylsetilpasning av høy kvalitet er avgjørende for ingeniører, innkjøpsfagfolk og vedlikeholdsteam som må velge riktig komponent for deres bruk.

På fabrikken vår produserer vi ferrule fitting som oppfyller de høyeste industristandardene. Våre Ferrule Fitting-produkter er tilgjengelige i forskjellige materialer, inkludert 316L rustfritt stål, messing og karbonstål, med overflatebehandlinger som spenner fra passivering til strømløs nikkelbelegg. Tabellen nedenfor gir en detaljert oversikt over de viktigste tekniske spesifikasjonene for vårt Hylsetilpasningssortiment.

En av de mest kritiske parametrene er overflatehardheten til hylsen. Hylsen må være hardere enn røret den griper, men ikke så hard at den blir sprø. Vår Ferrule Fitting er varmebehandlet for å oppnå en overflatehardhet på 58-62 HRC, som gir den optimale balansen mellom bitt og seighet. Overflateruheten til tetningsflatene er også kritisk. En overflate som er for grov vil ikke tette ordentlig, mens en overflate som er for glatt kanskje ikke gir nok friksjon til at hylsen kan "bite" i røret. Vi opprettholder en overflateruhet på 0,4-0,8 µm på tetningsflatene våre, noe som har vist seg å være det optimale området for tetting.

I tillegg til disse standardspesifikasjonene tilbyr vi flere skreddersydde alternativer for hylsetilpasning, inkludert spesialmaterialer (f.eks. Inconel, Monel for korrosive miljøer) og spesialbelegg (f.eks. PTFE-belegg for redusert friksjon). Vårt ingeniørteam er tilgjengelig for å hjelpe deg med å velge de riktige hylsetilpasningsspesifikasjonene for din spesifikke applikasjon.

Hvordan installere og feilsøke en hylsetilpasning på riktig måte?

Selv den høyeste kvalitetenHylsetilpasningvil mislykkes hvis den ikke er riktig installert. Riktig installasjon er en ferdighet som enhver vedlikeholdstekniker og ingeniør bør mestre. Prosessen er enkel, men krever oppmerksomhet på detaljer ved hvert trinn. Tabellen nedenfor skisserer de fem essensielle trinnene for å installere en hylsebeslag på riktig måte.

Til tross for nøye installasjon kan lekkasjer og andre problemer oppstå. Når du feilsøker en hylsetilpasning, er det nyttig å følge en systematisk prosess. Nedenfor er en forenklet feilsøkingsveiledning.

• Lekkasje oppdaget under første installasjon:Sjekk rørets retthet og innføringsdybden. Et dårlig kuttet rør eller ufullstendig innsetting er den vanligste årsaken til innledende lekkasjer. Installer på nytt med en ny ferrule fitting.
• Lekkasje oppdaget etter en driftsperiode:Kontroller muttermomentet. Vibrasjoner kan føre til at mutteren trekker seg tilbake. Etterstramming av mutteren kan løse problemet. Hvis lekkasjen vedvarer, inspiser hylsen for skade. En hylse kan ha blitt strammet for mye under den første installasjonen, noe som forårsaket overdreven deformasjon.
• Rør kan roteres eller trekkes ut:Hylsen har ikke grepet tilstrekkelig om røret. Dette skyldes vanligvis utilstrekkelig stramming eller bruk av et rør med feil hardhet. Kontroller dreiemomentet og kontroller at rørmaterialet er kompatibelt med spesifikasjonene for ferruletilpasning.
• Hylsen er synlig sprukket eller ødelagt:Dette skyldes ofte overstramming eller materialfeil. Skift ut hylsebeslaget med en ny enhet og kontroller dreiemomentet for å sikre at det ikke overskrider den anbefalte verdien.

Ofte stilte spørsmål (FAQ)

Spørsmål 1: Kan en Ferrule Fitting gjenbrukes etter at den er strammet?

Svar: Vanligvis er en hylsebeslag ikke designet for gjenbruk. Hylsen gjennomgår permanent plastisk deformasjon når den komprimeres, og bittet den gjør i røret er en engangshendelse. Gjenbruk av en hylse på et nytt rør eller på et nytt sted anbefales ikke, da det ikke vil danne den samme pålitelige forseglingen og grepet. I noen tilfeller, hvis beslaget bare har blitt strammet litt (og hylsen ennå ikke har bitt i røret), kan det være mulig å flytte den, men dette er på installatørens risiko. Fabrikken vår anbefaler å bytte ut hylsen og mutteren hver gang rørforbindelsen er demontert, for å garantere en lekkasjesikker tetning.

Spørsmål 2: Hvordan kan jeg finne ut om en hylsebeslag er tett nok uten en momentnøkkel?

Svar: Selv om en momentnøkkel er det foretrukne verktøyet for konsekvent og nøyaktig tiltrekking, er det ikke alltid tilgjengelig. En alternativ metode er "turntelling"-metoden. Når mutteren er strammet for hånd, merker du et referansepunkt og stram den deretter ytterligere 1/4 til 1/2 omdreining, avhengig av størrelsen og materialet til beslaget. For en 1/4" rørkobling er en 1/4 omdreining etter håndstramming ofte tilstrekkelig; for en 1/2" kobling kan det være 1/2 omdreining. Denne metoden er imidlertid mindre presis og er avhengig av installatørens følelse. Vi anbefaler på det sterkeste å bruke en momentnøkkel og produsentens spesifiserte momentverdier, spesielt i høytrykks- eller sikkerhetskritiske applikasjoner.

Spørsmål 3: Er hylsebeslag egnet for rustfrie stålrør?

Svar: Ja, Ferrule Fitting er mye brukt med rustfrie stålrør. Imidlertid må rørmaterialet være kompatibelt med hylsematerialet. Hylsen må være hardere enn røret for å skape det nødvendige bittet. For rustfrie stålrør anbefaler vi å bruke en hylse laget av en rustfri stållegering med høyere hardhet enn røret. Fabrikken vår tilbyr ferrule fitting som er spesielt designet for bruk med rustfritt stålrør, med en optimalisert varmebehandling for å sikre et sikkert grep og pålitelig forsegling. Hvis det er en betydelig hardhetsfeil, kan det hende at hylsen ikke griper røret ordentlig, eller at røret kan bli skadet.

Spørsmål 4: Hva er det høyeste trykket en ferrule fitting kan håndtere?

Svar: Det maksimale arbeidstrykket til en hylsefitting avhenger av flere faktorer: rørdiameteren, materialet til hylsen og fittingskroppen, og designtypen (enkel ferrule vs. dobbel ferrule). Vår doble hylsehylsebeslag for rør opp til 1" diameter er klassifisert for arbeidstrykk opp til 630 bar (9100 psi). For større diametre eller høyere trykk er spesialdesign tilgjengelig. Se alltid produsentens trykkklassifiseringsdiagram for den spesifikke modellen og størrelsen. Det er viktig å sikre at hylsetilpasningens vurdering overstiger maksimal systemtrykk pluss sikkerhetsmarginen.

Spørsmål 5: Hvorfor lekker ferrule fitting selv etter at jeg har strammet den riktig?

Svar: En lekkasje i en korrekt strammet hylsebeslag kan være forårsaket av flere faktorer som kanskje ikke er umiddelbart åpenbare. De vanligste årsakene er: en ripet eller skadet røroverflate under hylsen (ofte fra rusk eller håndtering); et rør som ikke er helt rundt (spesielt hvis det ble kuttet med en baufil i stedet for en rørkutter); en feil rørhardhet (hylsen kan ikke bite inn i et rør som er for hardt); eller en skadet eller forurenset tetningsflate i selve beslagslegemet. I tillegg, hvis beslaget har blitt demontert og satt sammen igjen uten å erstatte hylsen, vil den opprinnelige deformasjonen ikke gjentas, noe som forårsaker en lekkasje. Fabrikken vår anbefaler at du inspiserer røret nøye for skade og alltid bruker ny hylsekobling når du setter på plass koblinger for å unngå lekkasjer.

Om produsenten

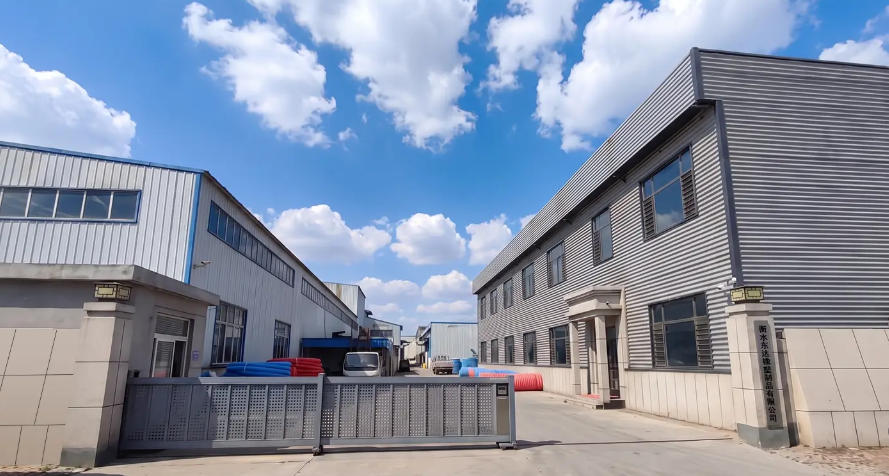

Hengshui Dongda Rubber & Plastic Products Co., Ltd.er lokalisert i Jing County, Hebei-provinsen – hjertet av Kinas anerkjente gummi- og plastindustribase, godkjent av China Rubber Industry Association i 2007. Med praktisk transporttilgang via Beijing-Fuzhou Expressway og nasjonale motorveier, har selskapet vokst til en profesjonell produsent av høy- og lavtrykksslangemontasjer, transportbånd, gummisylindere, hydrauliske sylindere og metallslanger, diverse gassylindere, plastikksylindere og metallslanger.

Våre Ferrule Fitting-produkter er konstruert for høy trykkmotstand, liten bøyeradius, sterk anti-tretthetsytelse og forlenget levetid. De er mye brukt i ingeniørmaskiner, petroleum, kullgruvedrift, elektrisk kraft, metallurgi, kjemisk industri, skipsbygging og transportsektorer, og får høy anerkjennelse fra kunder både innenlands og internasjonalt.

Vi ønsker hjertelig velkommen verdifull tilbakemelding og støtte fra venner og kunder over hele verden. Brukere i inn- og utland inviteres til å spørre og diskutere samarbeid. Vi er forpliktet til å tilby tilfredsstillende service og pålitelige løsninger for alle dine tilkoblingsbehov.

Konklusjon

Hylsetilpasning kan være en liten komponent, men dens rolle i integriteten og påliteligheten til væskekraftsystemer er enorm. Fra måten den deformeres for å skape en tetning og grep, til valg av materiale og varmebehandling som definerer ytelsen, er Ferrule Fitting et mesterverk av ingeniørkunst som ofte går ubemerket hen til den svikter. Å forstå hvordan det fungerer, hvilke typer som er tilgjengelige og hvordan du installerer det riktig er avgjørende for alle som jobber med rørkoblingssystemer.

Hos JIDONGDA er vi forpliktet til å tilby hylsetilpasning av høy kvalitet som oppfyller de krevende kravene til moderne industri. Våre produkter er designet og produsert i henhold til de høyeste standarder, og sikrer pålitelig ytelse under de mest utfordrende forholdene. Hvis du er på utkikk etter en pålitelig Ferrule Fitting-løsning for din applikasjon, inviterer vi deg til å kontakte oss. Vårt team av erfarne fagfolk er klare til å hjelpe deg med produktvalg, teknisk støtte og tilpassede løsninger. Kontakt Hengshui Dongda Rubber & Plastic Products Co., Ltd. i dagfor en konsultasjon eller for å be om et tilbud. La oss hjelpe deg å bygge en forbindelse du kan stole på.
