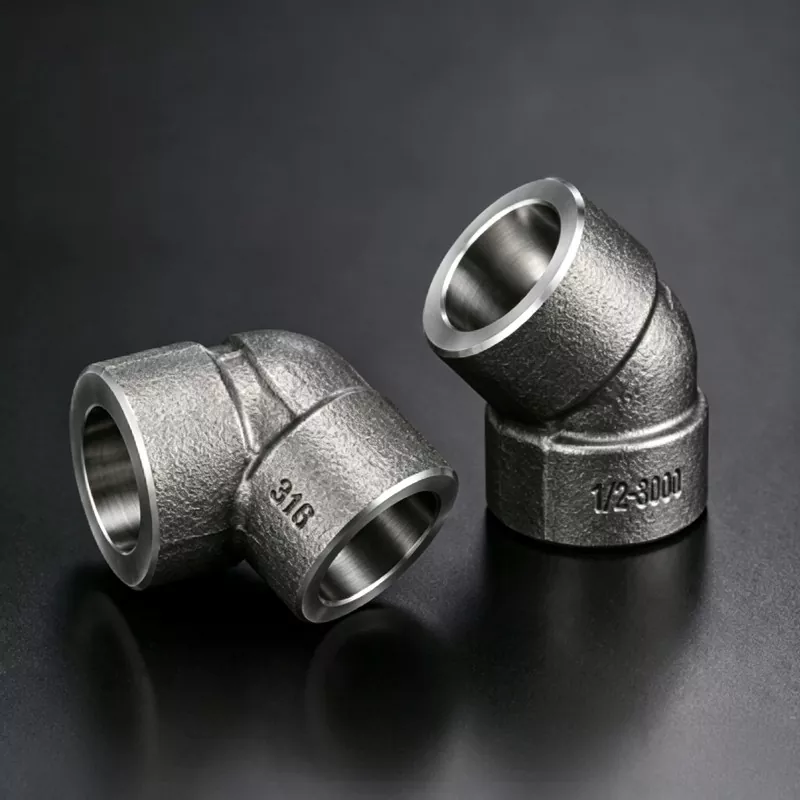

45° Socket Weld Albue

I industriell rørdesign krever ikke hver retningsendring en skarp sving. I mange høyytelsessystemer velger ingeniører bevisst en 45-graders overgang i stedet for en 90-graders albue fordi den tilbyr en mer balansert kombinasjon av strømningseffektivitet, trykkstabilitet og strukturell holdbarhet.

45° Socket Weld Albue er designet for akkurat dette tekniske kravet. Det gir en jevn retningsendring samtidig som styrken til et helsveiset koblingssystem opprettholdes, noe som gjør den svært egnet for rørledninger med små hull hvor strømningsoppførsel og mekanisk pålitelighet må kontrolleres nøye.

Ingeniørfunksjon og produktdefinisjon

45° Socket Weld Albow er en smidd, permanent rørkobling som brukes i høytrykksrørsystemer med liten åpning. Den kobler sammen rør gjennom en muffeinnsettingsstruktur etterfulgt av omkretsveising, og danner en stiv og lekkasjebestandig skjøt som blir en integrert del av rørledningssystemet.

Dens kjernetekniske formål er ikke bare å endre strømningsretning, men å gjøre det på en måte som minimerer hydrauliske forstyrrelser. Ved å introdusere en overgang med middels vinkel, reduserer den plutselige retningspåvirkninger, forbedrer strømningskontinuiteten og bidrar til å opprettholde mer stabile interne trykkforhold. Dette gjør den spesielt verdifull i instrumenteringslinjer, prosessrørsystemer og presisjonskontrollerte industrielle nettverk.

Teknisk spesifikasjonstabell

Kvalitetssikring og ytelsesvalidering

For å sikre pålitelighet i virkelige driftsmiljøer, er hver 45° Socket Weld Albue produsert under streng teknisk kontroll og verifisert gjennom flerlags testprosesser. Trykkmotstanden er validert gjennom hydrostatisk testing under belastninger som er betydelig høyere enn normale arbeidsforhold for å bekrefte tetningsstabilitet og strukturell sikkerhet.

Sveiseintegriteten inspiseres ved hjelp av ikke-destruktive testmetoder som ultralyd og radiografisk evaluering, for å sikre full fusjon og eliminere interne defekter som kan påvirke langsiktig ytelse. I tillegg utføres tretthetssimuleringstester for å gjenskape langsiktige vibrasjons- og sykliske trykkforhold, som bekrefter at komponenten opprettholder strukturell stabilitet gjennom hele levetiden. Dimensjonsnøyaktigheten er også strengt kontrollert for å sikre presis sokkeljustering under feltinstallasjon, noe som reduserer sveisefeil og monteringsrisiko.

Applikasjonsteknikk og systembruk

45° Socket Weld Albuer er mye brukt i industrielle systemer der kontrollert strømningsoppførsel og langsiktig tetningspålitelighet er avgjørende. I olje- og gassinstrumenteringsrørledninger bidrar de til å opprettholde stabile strømningsforhold samtidig som de reduserer trykksjokk forårsaket av retningsendringer. I kjemiske prosesseringssystemer brukes de i doserings- og overføringslinjer der strømningskonsistens direkte påvirker prosessnøyaktigheten.

De brukes også ofte i kraftverks hjelperørledninger, raffineriprosesssystemer, marinetekniske installasjoner og gassdistribusjonsnettverk. I hydrauliske kontrollsystemer og rørsammenstillinger for industrimaskiner gir 45°-konfigurasjonen en effektiv balanse mellom kompakt layoutdesign og hydraulisk ytelsesstabilitet, spesielt i miljøer med vibrasjoner eller kontinuerlig drift.

Viktige tekniske fordeler

Fra et ingeniørperspektiv er 45° Socket Weld Albow ikke bare en retningstilpasning, men en strømningsoptimaliseringskomponent i rørledningssystemet. Dens geometri bidrar til å redusere turbulens sammenlignet med skarpe vinkeloverganger, og forbedrer den totale hydrauliske effektiviteten. Den helsveisede strukturen eliminerer risikoen for mekanisk løsning, og sikrer langsiktig forseglingspålitelighet selv under vibrasjons- og trykksyklusforhold.

Den kompakte designen tillater fleksibel installasjon i røroppsett med begrenset plass, mens den smidde kroppskonstruksjonen gir sterk motstand mot tretthet og deformasjon. Denne kombinasjonen av strømningsstabilitet og strukturell styrke gjør den til en pålitelig løsning for industrisystemer med middels trykk og høy presisjon.

Teknisk sammendrag

Når du designer rørsystemer med høy ytelse, er strømningsretning ikke bare en layoutbeslutning – det er en ytelsesfaktor som direkte påvirker effektiviteten, stabiliteten og systemets levetid. 45° Socket Weld Elbow gir en vitenskapelig balansert løsning som forbedrer strømningsoppførselen samtidig som den opprettholder den strukturelle påliteligheten til sveisede rørsystemer, noe som gjør den til et foretrukket valg for moderne industritekniske applikasjoner.
