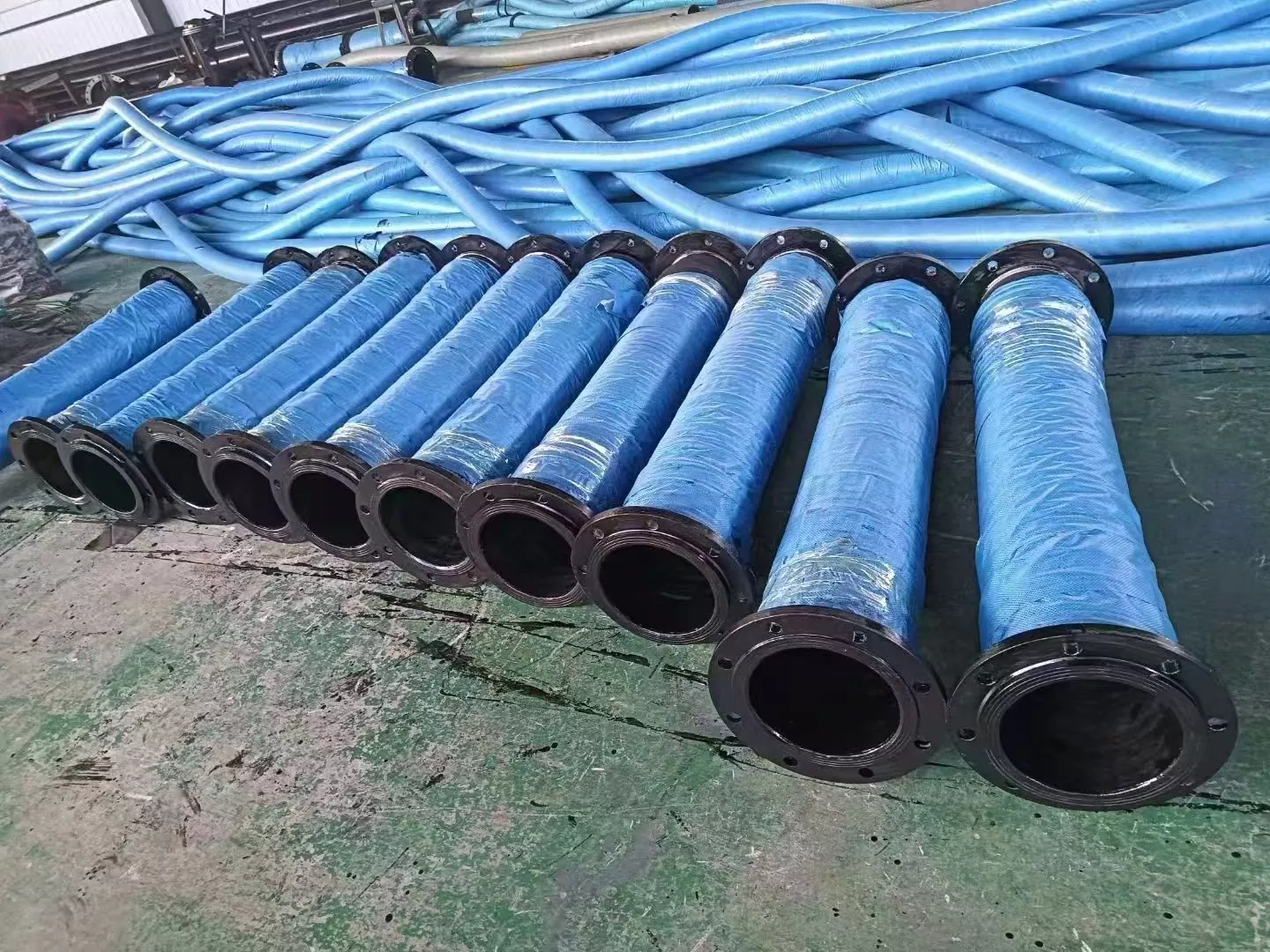

Stor diameter suge- og utløpsflens av gummislange

Suge- og utløpsflens med stor diameter er en type industrislange som brukes til fleksibel transport av medier med stor flyt. Den løser i hovedsak tilkobling, fortrengning og suge-/utslippstilstandstilpasning mellom faste rørledninger og pumper, utstyr eller bevegelige rørledningssystemer.

I henhold til eksisterende produktinformasjon brukes denne serien hovedsakelig til transport av vann, sjøvann, slurry, mineralslurry, sand, grus, avgangsmasser og noen industrielle væsker.

JIDONGDA Hose kan konfigurere produkter i henhold til kundenes spesifikasjoner, tekniske parametere, tegninger eller faktiske driftsforhold.

Under innkjøp anbefales det å bekrefte innvendig diameter, lengde, arbeidstrykk, vakuumtrykk, medium, temperatur og flensstandard for å sikre at slangestrukturen samsvarer med det faktiske rørledningssystemet.

Sammenlignet med vanlige slanger som hovedsakelig brukes til overtrykkstransport, legger dette produktet til et spiralstøttealternativ av ståltråd i strukturen, som kan gi støtte for suge- og vakuumapplikasjoner.

Flerlags stoff-/snorstoffforsterkningslaget brukes for å tåle arbeidstrykk, mens den indre gummien og den ytre gummien velges i henhold til medium, temperatur og driftsmiljø.

Arbeidsprinsipp og strukturell kombinasjon

Den store suge- og utløpsflensen i gummislangen oppnår medietransport gjennom kombinasjonen av:

Indre gummilag + forsterkningslag + Spiral ståltrådramme (i henhold til modellkonfigurasjon) + Ytre gummilag + endeflenser

Under utslippsdrift støttes det indre trykket hovedsakelig av forsterkningslaget.

Under suge- eller vakuumdrift gir det spiralformede ståltrådrammen omkretsstøtte, og bidrar til å redusere risikoen for at slangen flater ut og kollapser.

Endeflensene brukes til bolteforbindelser med pumper, ventiler, rørledninger og annet utstyr.

Flensspesifikasjoner kan bekreftes i henhold til rørledningsstandarder på stedet eller kundetegninger, noe som reduserer installasjonsproblemer forårsaket av feilaktige tilkoblingsdimensjoner.

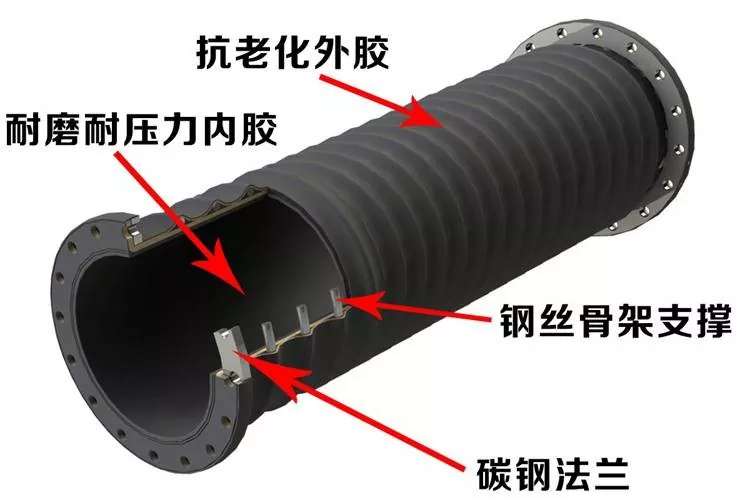

Illustrasjon av produktstruktur

Struktur: Slitasjebestandig indre gummi, forsterkningslag, spiral ståltråd, ytre gummi og karbonstålflens

Hovedstrukturbeskrivelse

• Indre gummilag:
Kontakter transportmediet direkte. Egnede gummimaterialer kan velges i henhold til medier som vann, slurry, mineralslurry, sand og grus, samt faktiske driftsforhold.

• Forsterket stofflag:
Bruker flerlags ledningsstoff/stoffforsterkningsstruktur for å tåle hovedtrykkbelastningen.

• Spiral ståltrådsramme:
Brukes til strukturelle løsninger som krever sug eller vakuumtransport, og gir støtte til slangekroppen.

• Ytre gummilag:
Gir ekstern beskyttelse og kan velges i henhold til aldringsmotstand, slitestyrke og utendørs driftsforhold.

• Endeflens:
Kan utstyres med flenser i karbonstål eller rustfritt stål og tilpasses etter kundens standarder, dimensjoner eller tegninger.

Viktige fordeler

Transport med stor diameter:
Tilgjengelig i forskjellige spesifikasjoner med stor diameter, egnet for transport med stor flyt. Det faktiske tilgjengelige diameterområdet skal bekreftes i henhold til tekniske krav.

Suge- og utslippstilpasning:
I henhold til strukturell konfigurasjon kan den brukes til mediasuging, utslipp eller kombinert suge- og utslippstransport.

Praktisk flenstilkobling:
Flenser kan konfigureres i henhold til vanlige standarder som GB, DIN, ANSI, JIS, ASME og kundetegninger.

Valgfrie slitasjebestandige løsninger:
For slipemedier som slurry, mineralslurry, sand og grus kan egnede indre gummi- og armeringsstrukturer velges i henhold til sliteforholdene.

Fleksibel tilkobling:
Gummislanger gir en viss bøye- og forskyvningstilpasning, egnet for utstyrsvibrasjoner, rørledningsforskyvning og installasjonsavvik.

Tilpasset etter arbeidsforhold:
OEM og ikke-standard tilpasning er tilgjengelig basert på diameter, lengde, trykk, vakuumtrykk, temperatur, gummimateriale, flensspesifikasjoner og farge.

Tekniske spesifikasjoner

Følgende parametere er satt sammen fra eksisterende produktinformasjon. Siden ulike diametre, strukturer, lengder og driftsforhold kan påvirke den endelige ytelsen, skal bekreftede tekniske parametere/tegninger gjelde for formelt innkjøp.

Merknad for spesifikasjonsbekreftelse:
Den originale produktinformasjonen inneholder to forskjellige diameterområdebeskrivelser: "DN100–DN1000" og "DN100–DN2000", mens gjeldende parametertabell viser opptil DN500. For å unngå inkonsekvent informasjon på nettstedet, anbefales det å bekrefte det endelige forsyningsområdet med stor diameter i henhold til faktisk produksjon og forsyningskapasitet før publisering.

Applikasjonsscenarier

Gruvedrift

Brukes til å transportere mineralslurry, avgangsmasser og slam som inneholder partikler.

For sterkt abrasive medier bør det indre gummimaterialet og armeringsstrukturen velges i henhold til partikkelstørrelse, konsentrasjon, strømningshastighet og trykk.

Mudring

Egnet for mudringsfartøy, slurrypumper, slamutslippsrørledninger og enkelte undervannstransportsystemer.

Kan brukes til oppsuging og tømming av slurry, slam, sand og andre materialer.

Havner og terminaler

Brukes i væske- eller materialtransportsystemer som krever kapasitet med stor diameter og fleksible tilkoblinger.

Flensspesifikasjoner kan konfigureres i henhold til tilkoblingskrav på stedet.

Sand og grus

Egnet for transport av sand, grus, vann-sandblandinger, mørtel og andre partikkelholdige materialer.

Slitasjebestandige strukturer kan velges i henhold til faktiske sliteforhold.

Stålindustri

Kan brukes til industrielt vann, slurry, mineral slurry og noen industrielle medier transport.

Også egnet for fleksible rørledningsforbindelser mellom storskala utstyr.

Bygg og ingeniørfag

I henhold til trykknivå, medium og strukturell konfigurasjon, kan den brukes i konstruksjonsutstyr og ingeniørprosjekter for væske- eller materialtransport.

Industriell materialoverføring

Egnet for industrielle transportsystemer som energi, vannbehandling og ingeniørutstyr.

Tilpassede løsninger er tilgjengelige i henhold til media og faktiske driftsforhold.

Valgveiledning og kjøpsbekreftelse

Ved kjøp av gummislange med suge- og utløpsflens med stor diameter, anbefales det ikke å gi tilbud kun basert på indre diameter.

For suge- og utløpsslanger vil vakuumtrykk, middels slitasje, temperatur og flenstilkoblingskrav påvirke den endelige strukturkonfigurasjonen og serviceytelsen.

• Bekreft først transportmediet:
Vann, sjøvann, slurry, mineralslurry, tailings, sand, grus eller andre industrielle medier.

• Bekreft arbeidsforholdene:
Strømningshastighet, arbeidstrykk, arbeidsvakuumtrykk, middels temperatur, middels konsentrasjon og partikkelstørrelse.

• Bekreft installasjonskrav:
Innvendig diameter, lengde, bøye-/forskyvningskrav, flensstandard, flensdimensjoner og tetningsflatetype.

• For bruk med høy slitasje som mineralslurry, avgangsmasser og sand/grus:
Den slitesterke indre gummiløsningen bør bekreftes.

• For suge- eller vakuumtransportapplikasjoner:
Vakuumtrykknivået bør spesifiseres, og det bør bekreftes om det er nødvendig med spiral ståltråd.

• For ikke-standardprosjekter:
Det anbefales å gi tegninger, gamle slangeprøver eller faktiske tilkoblingsdimensjoner for teknisk bekreftelse.

Driftsforholdsregler

· Arbeidstrykket, vakuumtrykket og temperaturen skal ikke overstige det tillatte området for den bekreftede slangemodellen. De spesifikke begrensningene skal være underlagt produkttekniske bekreftelsesdokumenter.

· Ved transport av slipende medier som sand og mineralslurry, bør den egnede indre gummistrukturen velges i henhold til faktiske slitasjeforhold, og slangekroppen bør inspiseres regelmessig.

· Før flensinstallasjon, sjekk flensstandarden, bolthullavstanden, tetningsflaten og boltforbindelsesdimensjonene for å unngå tvungen justering under installasjonen.

· For sugeapplikasjoner bør vakuumkravet og forsterkningskonfigurasjonen av spiral ståltråd bekreftes. Hvis det oppstår unormal slangeflating, kollaps eller deformasjon, slutt å bruke slangen og kontroller driftsforholdene.

· Unngå unødvendig støt, klem eller dra på flensendene under installasjon og transport for å redusere skade på koblingsdelene og slangekroppen.

· For spesielle kjemiske medier, høytemperaturmedier eller ikke-standard driftsforhold, oppgi informasjon som mediumsammensetning og temperatur før kjøp. Teknisk personell skal bekrefte materialkompatibilitet.

Vedlikehold og Service Life Management

Den faktiske levetiden til gummislanger med stor diameter er relatert til transportmediet, trykk, vakuumtrykk, temperatur, bøyning, installasjonstilstand og bruksfrekvens.

Derfor bør vedlikehold fokusere på:

Regelmessig inspeksjon + Driftsforhold + Rettidig håndtering av unormale forhold

· Kontroller regelmessig om det ytre gummilaget har sprekker, unormal slitasje, buler eller andre synlige skader.

· Sjekk om flensforbindelsesområdet har løshet, lekkasje eller unormal deformasjon.

· Kontroller slangens tilstand under suge- og utløpsoperasjoner, og vær oppmerksom på unormal utflating, kollaps eller deformasjon.

· For slipende medier som mineralslurry og sand/grus, noter slitasjeforhold i henhold til faktisk bruk som en referanse for fremtidig valgoptimalisering.

· Når slangen er ute av drift, unngå langvarig komprimering av skarpe gjenstander. Under håndtering og lagring, minimer unødvendig bøyning og støt.

· Hvis unormalt trykk, åpenbar lekkasje, strukturell skade eller unormal tilkobling oppstår, slutt å bruke slangen og utfør teknisk inspeksjon.

Kvalitetskontroll og levering

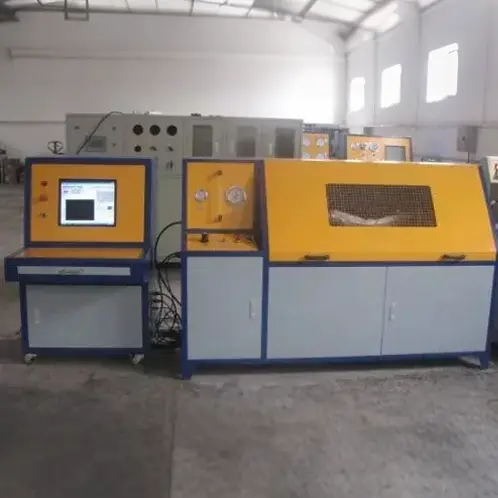

I henhold til eksisterende produktinformasjon kan ferdige produkter inspiseres i henhold til produktspesifikasjoner og kundekrav, inkludert:

· Utseende

· Indre diameter

· Ytre diameter

· Lengde

· Flensdimensjoner

· Trykk

· Vakuum / Negativt trykk

· Hardhet

· Gummiytelse

Hvis kundene har spesielle testkrav, bør inspeksjonselementene og akseptstandardene bekreftes før bestilling.

For tilpassede produkter kan spesifikasjoner, flenskrav, trykknivå, vakuumtrykk, transportmedium og leveringskrav bekreftes i det tekniske bekreftelsesstadiet.

FAQ

1. Hvilke spesifikasjoner er tilgjengelige for suge- og utslippsgummislange med stor diameter?

Gjeldende parameterinformasjon viser vanlige indre diametre inkludert DN100, DN150, DN200, DN250, DN300, DN400 og DN500 mm. Større størrelser kan bekreftes teknisk i henhold til prosjektkrav.

2. Kan det monteres flenser på slangen?

Ja. Produktet bruker flensforbindelser og kan utstyres i henhold til GB, DIN, ANSI, JIS, ASME standarder eller kundetegninger.

3. Kan den brukes til transport av mineralslurry og avgangsmasser?

Ja. I henhold til slurrykonsentrasjon, partikkelstørrelse, strømningshastighet, trykk og temperatur kan egnede slitesterke strukturer velges. Den endelige løsningen skal bekreftes i henhold til faktiske driftsforhold.

4. Kan den brukes til mudringsprosjekter?

Ja. Slangen kan velges i henhold til medium, trykk, vakuumkrav og installasjonsmetode for mudringssystemet.

5. Kan det tilpasses i henhold til tegninger?

Ja. Kunder kan gi tegninger, prøver eller detaljerte tekniske parametere for å bekrefte slangekroppen og flensstrukturen.

6. Hva er MOQ?

MOQ avhenger av produkttype, spesifikasjon, lengde og tilpasningskrav.

Standardprodukter kan støtte kjøp av små partier. Den spesifikke mengden skal bekreftes under tilbudet.

7. Kan prøver leveres?

Noen standardprodukter kan gi prøver eller prøvestøtte. Prøvekostnader og transportkostnader skal bekreftes i henhold til den spesifikke produkt- og ordresituasjonen.

8. Hva er leveringstiden?

Standardprodukter krever vanligvis 7–20 virkedager.

For spesialtilpassede produkter, slanger med stor diameter og spesielle spesifikasjoner skal leveringstid bekreftes i henhold til struktur, mengde og produksjonskrav.

En klar leveringsplan vil bli gitt før bestilling.

9. Hvordan garanteres kvalitet for bulkbestillinger?

Kvalitetsinspeksjoner kan utføres i henhold til produktspesifikasjoner og kundekrav, inkludert utseende, dimensjoner, flens-, trykk- og vakuumtesting.

Spesielle inspeksjonsartikler bør bekreftes før kjøp.
