Artikkelsammendrag: A korrugert metall ekspansjonsfugegir kontrollert fleksibilitet for industrielle rør som er utsatt for termisk ekspansjon, vibrasjoner, trykksvingninger og mekanisk bevegelse. Ved å bruke en korrugert belgstruktur i rustfritt stål, kan den kompensere for aksial, sideveis og vinkelforskyvning samtidig som den bidrar til å redusere sveisetretthet, flenslekkasje og spenningsrelatert deformasjon. Denne veiledningen forklarer dets arbeidsprinsipp, nøkkelspesifikasjoner, materialalternativer, applikasjoner, valgfaktorer og fordeler for krevende rørledningssystemer.
Innholdsfortegnelse
- Hva er en ekspansjonsfuge av korrugert metall?
- Hvordan fungerer det i industrielle rør?
- Hva er de viktigste tekniske spesifikasjonene?
- Hva er de viktigste fordelene?
- Hvor er det ofte brukt?
- Hvordan bør du velge riktig produkt?
- Ofte stilte spørsmål
- Siste tanker

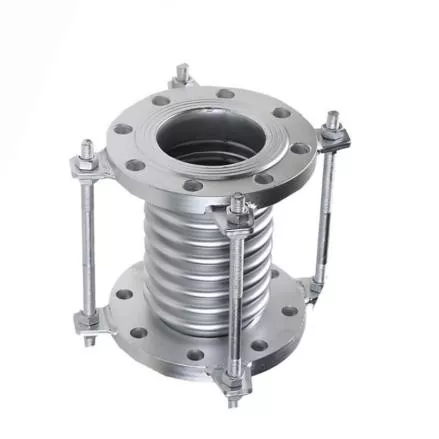

Hva er en ekspansjonsfuge av korrugert metall?
JIDONGDAforsyninger enKorrugert metall ekspansjonsfugedesignet for å gi industrirør kontrollert fleksibilitet uten å ofre strukturell stabilitet. Dens korrugerte belgkonstruksjon gjør at en rørledning kan tilpasses bevegelse forårsaket av temperaturendringer, utstyrsvibrasjoner, trykksvingninger og mekanisk stress.
I motsetning til en stiv rørseksjon, skaper en ekspansjonsfuge et bevisst fleksibelt område i rørsystemet. Når en rørledning varmes opp eller avkjøles, kan lengden og plasseringen endres. Hvis disse bevegelsene begrenses, kan overdreven belastning samle seg rundt sveiser, flenser, ventiler, pumper og tilkoblet utstyr. En riktig konstruert metallekspansjonsskjøt hjelper til med å absorbere disse bevegelsene før de blir skadelige belastninger.
For kjøpere som vurderer industrielle metallekspansjonsfuger, bør belgmaterialet, bevegelseskrav, trykkklassifisering, temperaturområde, tilkoblingsmetode og installasjonsmiljø vurderes sammen.
Hvordan fungerer det i industrielle rør?
Driftsprinsippet er basert på kontrollert elastisk deformasjon av den korrugerte metallbelgen. De mange viklingene lar belgen bøye seg når de tilkoblede rørene beveger seg, mens metallstrukturen opprettholder trykkgrensen.
Termisk ekspansjonskompensasjon
Høytemperaturrørledninger utvides når prosesstemperaturene stiger og trekker seg sammen når de faller. I damp-, kjele-, kjemikalie-, olje- og termisk-væskesystemer kan gjentatte temperatursykluser generere betydelig bevegelse. Den korrugerte belgen absorberer denne forskyvningen og reduserer spenningen som overføres til stive rørseksjoner.
Mekanisk og vibrasjonskompensasjon
Industrielt utstyr som pumper, kompressorer, vifter, turbiner og roterende maskineri kan introdusere vibrasjoner i tilkoblede rør. En hensiktsmessig utformet ekspansjonsskjøt kan romme kontrollert bevegelse og bidra til å forhindre at vibrasjoner overføres direkte gjennom stive rørforbindelser.
Flerveis bevegelse
Avhengig av systemdesign, kan metallekspansjonsfuger kompensere for tre hovedkategorier av bevegelse:
- Aksial bevegelse:kompresjon eller forlengelse langs røraksen.
- Sidebevegelse:sideveis forskyvning av tilkoblede rørseksjoner.
- Vinkelbevegelse:rotasjonsbevegelse mellom tilkoblede rørseksjoner.
Hva er de viktigste tekniske spesifikasjonene?
Å velge en ekspansjonsfuge bør begynne med faktiske driftsforhold i stedet for bare å velge en nominell rørstørrelse. JIDONGDAs produktinformasjon dekker rustfrie stålbelger med forskjellige materialer og tilkoblingskonfigurasjoner for industrielle applikasjoner.
| Parameter | Typisk spesifikasjon | Tekniske hensyn |
|---|---|---|
| Belgstruktur | Bølgebelg i rustfritt stål | Gir kontrollert fleksibilitet og bevegelseskompensasjon |
| Materiale | SS304 / SS316 / SS321 / tilpassede legeringer | Velg i henhold til temperatur, korrosjon og mediekompatibilitet |
| Arbeidstrykk | PN10–PN40, avhengig av design | Må samsvare med faktiske drifts- og trykkforhold |
| Temperaturområde | -80°C til +600°C, avhengig av materiale | Materialkvalitet og design bestemmer brukbare temperaturgrenser |
| Bevegelse | Aksial / lateral / kantet | Bevegelsestype og størrelse bør beregnes før valg |
| Størrelse | DN15–DN300 | Gjengede versjoner dekker vanligvis mindre diametre |
| Tilkoblinger | Gjenget / flenset / sveiset | Velg i henhold til røroppsett og installasjonskrav |
| Kompatible medier | Damp / varmt vann / olje / gass / kjemiske væsker | Bekreft materialkompatibilitet med det faktiske mediet |
Faktisk trykk, temperatur, bevegelse, syklusfrekvens og tretthetskrav bør bekreftes for hvert prosjekt. Tilpassede design kan vurderes når standardkonfigurasjoner ikke oppfyller installasjonsbetingelsene.
Hva er de viktigste fordelene?
1. Pålitelig ytelse ved forhøyede temperaturer
Metallbelger er spesielt egnet for bruksområder der temperaturen overstiger det praktiske driftsområdet til mange konvensjonelle fleksible komponenter. Avhengig av materialvalg og design, kan rustfri stålkonstruksjon støtte krevende termiske miljøer.
2. Redusert rørledningsspenning
Termisk bevegelse kan gradvis skape for store belastninger på faste punkter og utstyrsforbindelser. Ved å introdusere kontrollert fleksibilitet hjelper ekspansjonsleddet med å omfordele bevegelse og redusere stresskonsentrasjon i kritiske områder.
3. Bedre motstand mot vibrasjoner
Der maskineri genererer kontinuerlige eller intermitterende vibrasjoner, kan en fleksibel metallforbindelse bidra til å isolere bevegelse mellom utstyr og rør. Dette kan bidra til forbedret systemstabilitet når skjøten er riktig valgt og installert.
4. Fleksible installasjonsalternativer
Gjengede, flensede og sveisede konfigurasjoner gjør det mulig å integrere ekspansjonsfuger i forskjellige rørledningsarkitekturer. Gjengede produkter med liten diameter kan være nyttige rundt kompakte utstyrsforbindelser, mens flensede og sveisede design kan passe til større industrielle rørsystemer.
5. Langsiktig syklisk ytelse
Industrielle rør kan oppleve tusenvis av oppvarmings- og kjølesykluser i løpet av levetiden. Riktig belggeometri, materialvalg, formingskvalitet og bevegelseskontroll er derfor viktig for å oppnå pålitelig tretthetsytelse.
Hvor er det ofte brukt?
En ekspansjonsfuge av korrugert metall er verdifull der hvor stive rør må tilpasses termisk forskyvning eller mekanisk bevegelse. Typiske bruksområder inkluderer:
- Petrokjemisk prosessrørledninger
- Kraftproduksjonsanlegg
- Damp- og kjelesystemer
- Høytemperatur HVAC-systemer
- Industrielt ovnsutstyr
- Olje- og gassbehandlingsanlegg
- Rørledninger for kjemisk prosessering
- Marinetekniske systemer
- Tilkoblinger av mekanisk utstyr
- Høytemperatur væsketransportsystemer
For eksempel kan en damprørledning som kobler en kjele til nedstrømsutstyr oppleve betydelig termisk ekspansjon under oppstart. Uten tilstrekkelig bevegelseskompensasjon kan denne utvidelsen gi ekstra belastning på rørstøtter og utstyrsdyser. En korrekt konstruert belgekspansjonsskjøt gir et angitt område hvor denne bevegelsen kan forekomme.
Hvordan bør du velge riktig produkt?
Produktvalg bør være basert på tekniske data i stedet for utseende eller nominell diameter alene. Før du ber om et tilbud, bør kjøpere forberede følgende informasjon:
- Nominell rørdiameter:Identifiser nødvendig DN-størrelse og tilkoblingsdimensjoner.
- Driftstemperatur:Angi normal, minimum og maksimum temperaturer.
- Driftstrykk:Inkluder normalt og maksimalt arbeidstrykk.
- Bevegelseskrav:Definer forventet aksial, lateral eller vinkelbevegelse.
- Media:Identifiser om systemet bærer damp, vann, olje, gass, kjemikalier eller annen væske.
- Materialkrav:Velg SS304, SS316, SS321 eller en annen passende legering i henhold til miljøet.
- Tilkoblingsmetode:Bestem om gjengede, flensede eller sveisede ender er nødvendig.
- Installasjonsbetingelser:Vurder tilgjengelig plass, rørstøtter, føringer, ankere og utstyrsforbindelser.
Det er også viktig å skille en ekspansjonsfuge fra en generell fleksibel kobling. Ekspansjonsfuger er utformet rundt spesifikke bevegelses- og utmattingskrav, så belggeometrien og systembegrensningene bør evalueres som en del av hele rørdesignet.
Ofte stilte spørsmål
Spørsmål 1: Hva er hovedformålet med en ekspansjonsfuge av korrugert metall?
Dens primære formål er å kompensere for termisk ekspansjon og kontrollert mekanisk bevegelse i rørsystemer og samtidig redusere stress som overføres til stive komponenter.
Q2: Kan metallekspansjonsfuger brukes til damprørledninger?
Ja. Ekspansjonsfuger av rustfritt stål brukes ofte i damp- og kjelerør, forutsatt at det valgte materialet, trykkklassifiseringen, temperaturklassifiseringen og bevegelseskapasiteten samsvarer med driftsforholdene.
Q3: Hvilke materialer brukes vanligvis?
Vanlige alternativer inkluderer SS304, SS316 og SS321 rustfritt stål. Tilpassede legeringer kan også vurderes når høyere korrosjonsmotstand eller spesialiserte driftsforhold krever det.
Q4: Er gjengede ekspansjonsfuger egnet for små rørledninger?
Ja. Gjengede konfigurasjoner er spesielt egnet for rør med mindre diameter, utstyrstilkoblinger og installasjoner der plassen er begrenset.
Q5: Hva er forskjellen mellom aksial, lateral og vinkelbevegelse?
Aksialbevegelse skjer langs røraksen, sidebevegelse skjer sideveis, og vinkelbevegelse innebærer rotasjon mellom sammenkoblede rørseksjoner. Den nødvendige bevegelsestypen bør identifiseres før du velger en ekspansjonsfuge.
Q6: Kan produktet tilpasses?
Ja. Avhengig av prosjektkrav, kan tilpasning involvere materialkvalitet, størrelse, trykkklassifisering, tilkoblingskonfigurasjon og andre tekniske parametere.
Siste tanker
En riktig konstruertKorrugert metall ekspansjonsfugekan spille en viktig rolle i å beskytte industrielle rør fra termisk ekspansjon, vibrasjon, mekanisk forskyvning og akkumulert stress. Med rustfrie stålbelger, flere tilkoblingsmuligheter og konfigurerbare tekniske parametere, kan den tilpasses krevende bruksområder på tvers av kraftproduksjon, petrokjemisk prosessering, HVAC, marine og høytemperatur væskesystemer. JIDONGDA støtter skreddersydde metallekspansjonsfugeløsninger basert på prosjektspesifikk størrelse, materiale, trykk, temperatur, bevegelse og tilkoblingskrav. Hvis du velger en ekspansjonsfuge for en ny installasjon eller erstatter en eksisterende komponent,kontakt ossfor å diskutere driftsforholdene og be om en passende industriell løsning.
