JIDONGDAlevererDobbelt sfære gummi ekspansjonsfugefor industrielle rørledningssystemer som krever pålitelig vibrasjonsisolering, bevegelseskompensasjon og tilkoblingsfleksibilitet. Denne fleksible komponenten er designet med en dobbel sfære-gummikropp, forsterkede stofflag og nettingbeskyttelse i rustfritt stål, og er egnet for krevende rørapplikasjoner som involverer pumper, kompressorer, vannsystemer, luft, olje, milde kjemikalier og andre industrielle væsker.
En ekspansjonsskjøt med dobbel sfære er designet for å absorbere rørledningsbevegelser samtidig som den bidrar til å redusere vibrasjoner og stress som overføres fra tilkoblet utstyr til rørsystemet. Sammenlignet med en enkelt-sfære-struktur, gir dens to-sfære geometri ekstra fleksibilitet og bevegelsesabsorpsjon. JIDONGDA tilbyr forsterkede gummiekspansjonsfuger ved bruk av materialer som EPDM, NBR og Neopren, med flerlags stoffforsterkning og et utvendig rustfritt stålnett. Avhengig av design kan tilgjengelige spesifikasjoner dekke DN32–DN600, PN10/PN16/PN25 trykkklasser og temperaturområder fra -20°C til +120°C, med spesialblandinger tilgjengelig for høyere temperaturer.
Innholdsfortegnelse
- Hva er en dobbel sfære gummi ekspansjonsfuge?
- Hvorfor er det viktig i industrielle rørsystemer?
- Hvordan er leddet konstruert?
- Hva er de viktigste ytelsesfordelene?
- Hvilke tekniske spesifikasjoner bør kjøpere sjekke?
- Hvor kan det brukes?
- Hvordan bør kjøpere velge riktig modell?
- Hva bør vurderes under installasjonen?
- Ofte stilte spørsmål
- Hvordan kan du be om en tilpasset løsning?

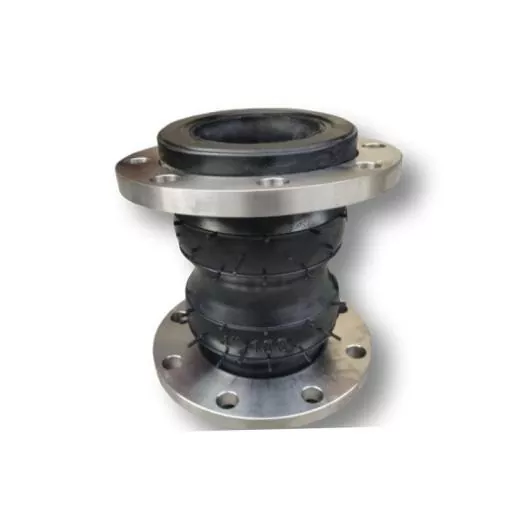

Hva er en dobbel sfære gummi ekspansjonsfuge?
En dobbel sfære gummiekspansjonsskjøt er en fleksibel rørledningsforbindelseskomponent som består av to sfæriske gummiseksjoner. Dens primære formål er å imøtekomme bevegelse og redusere overføring av vibrasjoner mellom utstyr og tilkoblede rør.
I motsetning til stive rørforbindelser, kan den fleksible gummistrukturen reagere på aksial, sideveis og vinkelbevegelse. Dette gjør skjøten spesielt nyttig rundt roterende eller frem- og tilbakegående utstyr der vibrasjoner og trykksvingninger kan legge ekstra belastning på rørledninger.
Konfigurasjonen med dobbel sfære er spesielt nyttig når et rørsystem krever større fleksibilitet og vibrasjonsabsorpsjon enn en konvensjonell enkeltkulekobling kan gi. Den sfæriske geometrien fordeler bevegelse gjennom den fleksible gummikroppen i stedet for å konsentrere all bevegelse til et stivt koblingspunkt.
For kjøpere som sammenligner gummiekspansjonsfuger, bør dobbeltkuledesignet vurderes i henhold til driftstrykk, temperatur, media, bevegelseskrav, flenskonfigurasjon og installasjonsforhold.
Hvorfor er det viktig i industrielle rørsystemer?
Industrielle rørledninger utsettes sjelden for helt statiske forhold. Pumper starter og stopper, kompressorer genererer mekanisk vibrasjon, væsker skaper trykksvingninger, og temperaturendringer får tilkoblede komponenter til å utvide seg eller trekke seg sammen.
Uten tilstrekkelig fleksibilitet kan disse dynamiske kreftene overføres direkte til rør, flenser, ventiler, pumper og annet utstyr. Over tid kan gjentatt belastning bidra til tretthet, tilkoblingsstress, lekkasje eller for tidlig komponentslitasje.
En fleksibel ekspansjonsfuge hjelper til med å isolere disse effektene. Gummikroppen gir en kontrollert bevegelsessone mellom stive rørseksjoner, mens forsterkningslag støtter strukturen under driftsbelastning.
- Absorberer utstyrsgenerert vibrasjon.
- Kompenserer for rørledningsbevegelser.
- Bidrar til å redusere stresskonsentrasjon rundt tilkoblinger.
- Tillater termisk bevegelse og installasjonstoleranser.
- Støtter mer stabil drift av dynamiske rørsystemer.
- Bidrar til å beskytte tilkoblet utstyr mot overdreven vibrasjonsoverføring.
Hvordan er leddet konstruert?
Ytelsen til en fleksibel ekspansjonsfuge avhenger sterkt av dens geometri, gummiblanding, armeringsstruktur og koblingsdesign. En typisk forsterket dobbeltkulekonfigurasjon kombinerer flere funksjonelle lag.
Dobbel sfære av gummi
Geometrien med to sfærer skaper en fleksibel arbeidsdel som kan håndtere bevegelser i flere retninger. Den buede strukturen tillater også deformasjon uten å stole på en helt stiv forbindelse.
Flerlags stoffforsterkning
Stoffforsterkning er integrert i gummikroppen for å forbedre trykkmotstanden og slitestyrken. Armeringsstrukturen velges i henhold til ønsket trykkklasse og bruksforhold.
Nettingbeskyttelse i rustfritt stål
Et eksternt nettinglag i rustfritt stål kan gi ekstra mekanisk beskyttelse og strukturell støtte. Den er spesielt verdifull i miljøer hvor ekspansjonsfugen utsettes for dynamiske belastninger og gjentatte vibrasjoner.
Tilkobling med flens
Flensende ender gir en praktisk metode for å koble den fleksible skjøten til eksisterende rør. Riktige flensdimensjoner, boltemønstre, pakningsvalg og justering er viktig for å opprettholde tetningsytelsen.
Hva er de viktigste ytelsesfordelene?
Verdien av en dobbelkule gummiekspansjonsskjøt strekker seg utover enkel rørledningsfleksibilitet. Konstruksjonen adresserer flere vanlige utfordringer som oppstår i industrielle rørsystemer.
| Ytelsesfunksjon | Teknisk fordel | Typisk krav |
|---|---|---|
| Dobbel sfære geometri | Gir økt fleksibilitet og bevegelsesabsorpsjon | Dynamiske rørsystemer |
| Stoffforsterkning | Forbedrer trykkmotstand og slitestyrke | Trykksatte rørledninger |
| Netting i rustfritt stål | Gir ekstra mekanisk beskyttelse | Miljøer med høy vibrasjon |
| Gummi fleksibilitet | Reduserer vibrasjonsoverføring | Pumper og kompressorer |
| Flensforbindelse | Støtter stabil installasjon og tetting | Industrielle rørnett |
| Spesialtilpassede gummiblandinger | Tillater tilpasning til ulike medier og temperaturer | Spesialiserte applikasjoner |
Disse egenskapene gjør produktet egnet for bruksområder der en konvensjonell stiv kobling kanskje ikke gir nok fleksibilitet eller vibrasjonsisolering.
Hvilke tekniske spesifikasjoner bør kjøpere sjekke?
Å velge en fleksibel skjøt bør starte med faktiske driftsforhold i stedet for bare å velge en nominell rørdiameter. Følgende spesifikasjoner er spesielt viktige når du vurderer et design med dobbel sfære.
| Spesifikasjon | Tilgjengelig / Typisk rekkevidde |
|---|---|
| Struktur | Dobbel sfære av gummi + stoffforsterkning + rustfritt stålnett |
| Gummi materialer | EPDM, NBR, Neopren, tilpassede forbindelser |
| Forsterkning | Flerlags stoff og trådnett i rustfritt stål |
| Arbeidstrykk | PN10 / PN16 / PN25, avhengig av struktur |
| Temperaturområde | -20°C til +120°C; spesialforbindelser opp til +150°C |
| Bevegelse | Aksial-, lateral- og vinkelkompensasjon |
| Nominell størrelse | DN32–DN600; større størrelser tilgjengelig ved tilpasning |
| Forbindelse | Flens eller spesialdesignede beslag |
| Kompatible medier | Vann, luft, olje, milde kjemikalier og industrielle væsker |
Faktisk valg bør alltid være basert på den komplette systemdesignen. Trykk, temperatur, væskesammensetning, bevegelsesamplitude, flensdimensjoner og installasjonsmiljø bør bekreftes før produksjon.
Hvor kan det brukes?
En fleksibel kobling med dobbel sfære er spesielt relevant for rørsystemer der vibrasjoner, bevegelser eller mekaniske påkjenninger ikke kan elimineres fullstendig.
Pumpe- og kompressorsystemer
Pumper og kompressorer er vanlige kilder til mekanisk vibrasjon. Installering av en fleksibel skjøt nær utstyret kan bidra til å begrense overføringen av vibrasjoner inn i den tilkoblede rørledningen.
Vann- og væskerør
Vannbehandling, industriell vannsirkulasjon og generelle væsketransportsystemer kan bruke gummiekspansjonsfuger for å imøtekomme bevegelse og samtidig opprettholde fleksible forbindelser.
Industrielle prosesslinjer
Systemer som transporterer kompatible oljer, luft, milde kjemikalier og andre industrielle væsker kan bruke forskjellige gummiblandinger i henhold til nødvendig mediebestandighet.
Komplekse rørledningsoppsett
Der flere rørseksjoner, utstyrsforbindelser og strukturelle toleranser skaper innrettingsutfordringer, kan en riktig valgt fleksibel skjøt gi ekstra bevegelseskapasitet.
Hvordan bør kjøpere velge riktig modell?
Innkjøpsteam bør gi detaljert driftsinformasjon når de ber om et tilbud. Dette gjør det mulig for produsenten å matche gummiblandingen, armeringen, størrelsen, trykkklassifiseringen og tilkoblingskonfigurasjonen til den faktiske applikasjonen.
- Bekreft rørdiameter:Identifiser nødvendig DN eller nominell rørstørrelse.
- Sjekk driftstrykk:Velg en trykkklasse som passer for normale og forbigående driftsforhold.
- Identifiser driftstemperatur:Vurder både normal temperatur og potensiell topptemperatur.
- Spesifiser mediet:Vann, olje, luft, kjemikalier og andre væsker kan kreve forskjellige gummiblandinger.
- Mål bevegelse:Bestem forventet aksial, lateral og vinkelbevegelse.
- Bekreft flensdimensjoner:Bolthullsmønstre og tilkoblingsdimensjoner må samsvare med rørledningen.
- Vurder installasjonsmiljøet:Utendørs eksponering, vibrasjonsintensitet og utstyr rundt kan påvirke den endelige konfigurasjonen.
Oppgi disse detaljene tidlig kan redusere spesifikasjonsfeil og gjøre OEM-tilpasning mer effektiv.
Hva bør vurderes under installasjonen?
Selv en riktig konstruert ekspansjonsfuge krever riktig installasjon. Den fleksible kroppen bør ikke behandles som en erstatning for riktig rørstøtte eller justering.
- Sjekk flensjusteringen før du strammer til boltene.
- Bruk kompatible pakninger og korrekt spesifiserte festemidler.
- Unngå overdreven strekking, kompresjon eller vridning under installasjonen.
- Sørg for at tilstøtende rør er riktig støttet.
- Unngå at skarpe gjenstander eller eksterne komponenter skader gummikroppen.
- Kontroller at driftsbevegelsen forblir innenfor det beregnede kompensasjonsområdet.
- Inspiser skjøten med jevne mellomrom for synlig slitasje, sprekker, deformasjoner eller tilkoblingsproblemer.
Riktig installasjon hjelper skjøten til å fungere i henhold til tiltenkt design og kan redusere unødvendig mekanisk belastning på det fleksible elementet.
Ofte stilte spørsmål
1. Hva er hovedfordelen med en dobbel sfære gummi ekspansjonsfuge?
Den viktigste funksjonelle fordelen er dens evne til å gi økt bevegelsesabsorpsjon og vibrasjonsisolering gjennom en fleksibel struktur med dobbel sfære.
2. Hvilke materialer er tilgjengelige for gummikroppen?
Vanlige materialalternativer inkluderer EPDM, NBR og Neopren. Tilpassede gummiblandinger kan også vurderes når driftsmediet eller temperaturen krever en spesifikk formulering.
3. Hvilke trykkklasser er tilgjengelige?
Avhengig av struktur og applikasjonskrav, kan konfigurasjoner utformes for PN10, PN16 eller PN25 arbeidstrykkklasser.
4. Hvilke størrelser kan tilpasses?
Det refererte produktutvalget dekker DN32 til DN600, mens større størrelser kan vurderes i henhold til prosjektkrav og tekniske spesifikasjoner.
5. Kan den brukes i nærheten av pumper og kompressorer?
Ja. Pumper og kompressorer er typiske installasjonssteder fordi disse maskinene kan generere vibrasjoner og dynamiske belastninger som må isoleres fra tilkoblede rørledninger.
6. Kan tilkoblingstypen tilpasses?
Ja. Flensforbindelser er tilgjengelige, og spesialtilpassede beslag kan utvikles i henhold til rørledningskonfigurasjonen og prosjektkravene.
Hvordan kan du be om en tilpasset løsning?
For industrielle kjøpere er valg av riktig fleksible ledd en kombinasjon av produktspesifikasjoner og systemutvikling. JIDONGDA tilbyr skreddersydde gummiekspansjonsfugeløsninger som dekker forskjellige diametre, gummiblandinger, forsterkningsstrukturer, trykkkrav og tilkoblingskonfigurasjoner. Når du ber om et tilbud, oppgi rørstørrelse, driftstrykk, temperatur, media, bevegelseskrav, flensdimensjoner og bruksmiljø når det er mulig. Disse detaljene lar produsenten vurdere den riktige konfigurasjonen mer nøyaktig.
Hvis du kjøper en pålitelig fleksibel tilkobling for en pumpe, kompressor, vannrørledning, industriprosesssystem eller andre krevende bruksområder,kontakt ossfor å diskutere dine driftsforhold, tilpasningskrav, tekniske spesifikasjoner og behov for massebestilling med JIDONGDA.
