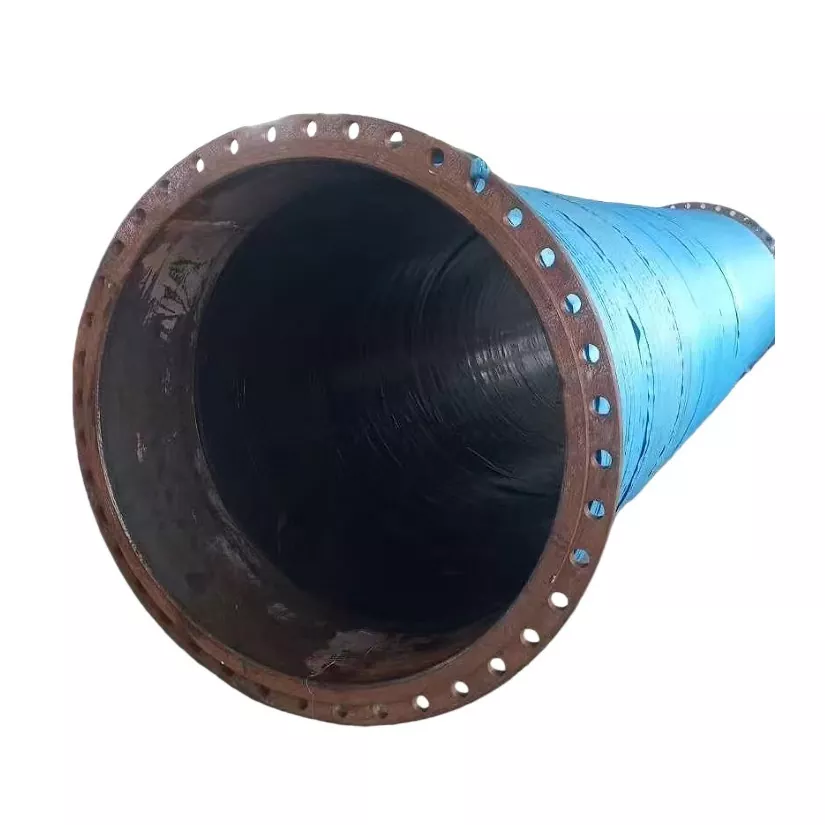

JIDONGDA Wire Armed Large Diameter Flensed Rubber Hose er en kraftig fleksibel slangeløsning utviklet for transport av vann, slurry, gjørme, sand, mineralmaterialer og andre kompatible medier i store rørledningssystemer.

Sammenlignet med konvensjonelle gummislanger med stor diameter, integrerer dette produktet en spiralforsterkningsstruktur av ståltråd i slangeveggen for å forbedre strukturell stabilitet under sugeoperasjoner. Når slangen arbeider under negativt trykk, kan eksternt atmosfærisk trykk føre til at slangekroppen deformeres innover. Det innebygde ståltrådskjelettet bidrar til å opprettholde den opprinnelige slangeformen og støtter stabil materialflyt.

Slangen er egnet for kobling mellom pumper, mudringsutstyr, rørledningssystemer og annet industrielt utstyr. Med tilpassbar diameter, lengde, forsterkningsstruktur og flenskonfigurasjon, gir JIDONGDA fleksible løsninger for ulike tekniske krav.

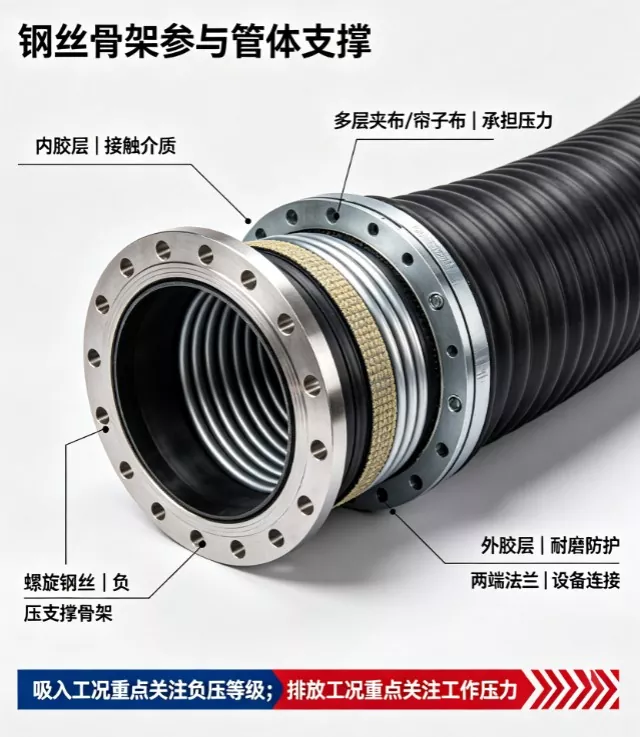

Produktstruktur

JIDONGDA trådforsterket gummislange med flens med stor diameter har en flerlags komposittstruktur designet for krevende suge- og utløpsapplikasjoner.

Indre gummilag

Det indre laget kommer i direkte kontakt med det transporterte mediet. Ulike gummiblandinger kan velges i henhold til egenskapene til slurry, sand, mineralpartikler, vann og andre materialer for å forbedre slitestyrken og servicepålitelighet.

Forsterkningslag

Flere lag med høystyrke stoff eller forsterkningsmaterialer gir trykkmotstand og strukturell styrke, slik at slangen tåler internt trykk under utløpsoperasjoner.

Spiral ståltrådsforsterkningslag

Den spiralformede ståltråden som er innebygd i slangeveggen danner en kontinuerlig støttestruktur rundt slangeomkretsen. Det forbedrer motstanden mot vakuumdeformasjon og bidrar til å opprettholde slangetverrsnittet under sugeoperasjoner.

Ytre gummilag

Det ytre dekselet beskytter slangen mot ytre slitasje, slag, værforhold og mekanisk skade under transport og installasjon.

Ender med flens

Begge ender kan utstyres med flensforbindelser i henhold til rørledningskrav, noe som muliggjør tilkobling med pumper, mudringsutstyr og faste rørledningssystemer.

Arbeidsfunksjon for spiralforsterkning av ståltråd

Under suge- eller vakuumdrift utsettes slanger med stor diameter for eksternt atmosfærisk trykk. Uten tilstrekkelig strukturell støtte kan slangekroppen oppleve innover deformasjon, noe som resulterer i redusert strømningseffektivitet eller til og med slangekollaps.

Den spiralformede ståltråden i JIDONGDA Wire Armed Large Diameter Flensed Rubber Hose fungerer som et bærende rammeverk inne i slangeveggen. Det gir periferisk forsterkning, forbedrer formbevaring og hjelper slangen med å opprettholde stabil drift under negative trykkforhold.

Den faktiske vakuummotstanden avhenger av flere faktorer, inkludert ståltrådspesifikasjoner, ledningsavstand, slangediameter, forsterkningslag, slangelengde, bøyeforhold og driftsmiljø. JIDONGDA kan optimere slangestrukturen i henhold til spesifikke prosjektkrav.

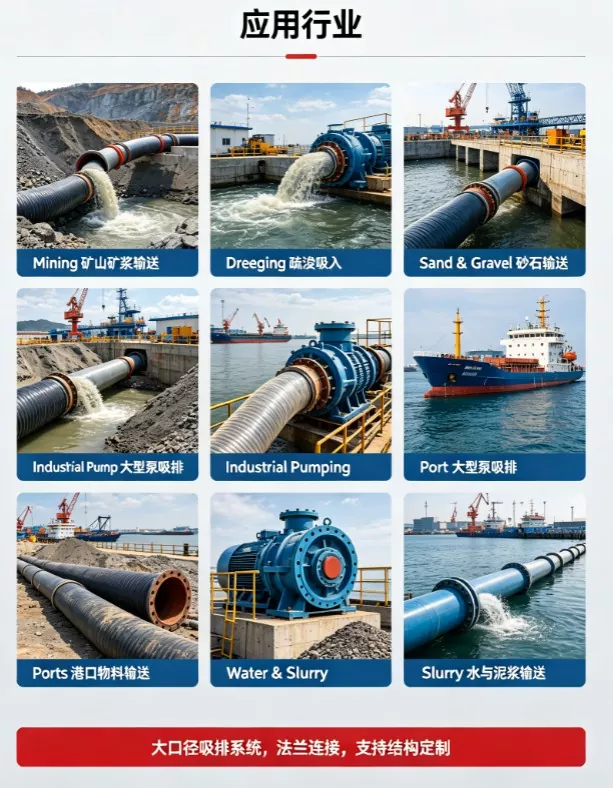

Produktapplikasjoner

Gruveindustri

Brukes til slurrytransport, overføring av avgangsmasser og mineralbehandlingssystemer der slipende materialer krever pålitelig slangeytelse.

Mudringsteknikk

Brukes i sugerørledninger for mudderverk, slampumpesystemer og marine ingeniørprosjekter for transport av sand, silt og sediment.

Sand- og grustransport

Egnet for sandutvinning, håndtering av tilslag og overføringssystemer for store volum av fast materiale.

Industrielle pumpesystemer

Brukes til pumpesug- og utløpskoblinger der slangen må håndtere både trykk- og vakuumforhold.

Havner og Marine Engineering

Brukes i overføring av havnemateriale, marine rørledningsforbindelser og andre store væske- og faste transportprosjekter.

Produktmatching og tilbehør

JIDONGDA trådforsterket gummislange med flens med stor diameter kan leveres med tilpassede tilkoblingsløsninger i henhold til forskjellige rørledningssystemer.

Flenskonfigurasjon

Flenser kan produseres i henhold til internasjonale standarder som GB, DIN, ANSI, JIS, ASME eller kundetegninger. Tilkoblingsdimensjoner kan matches med pumper, rørledninger og utstyrsgrensesnitt.

Rørledningsintegrasjon

Slangelengde, bøyekrav, flensposisjon og forsterkningsstruktur kan vurderes sammen for å sikre kompatibilitet med installasjonsmiljøet.

Materialvalg

Den indre gummiblandingen kan velges i henhold til det transporterte mediet, inkludert vann, slurry, gjørme, sand, grus og andre industrielle materialer.

Produktfordeler

01｜Spiral ståltrådstøtte for negativt trykkstabilitet

JIDONGDA trådforsterket gummislange med flens med stor diameter bruker en forsterkningsstruktur av spiral ståltråd for å gi kontinuerlig periferisk støtte. Det bidrar til å redusere utflating av slanger og kollapsrisiko under vakuumsugeoperasjoner, og forbedrer stabiliteten i sugerørledninger med stor diameter.

02｜Passer for både trykk- og vakuumforhold

Slangestrukturen er designet for å ta hensyn til både positivt trykkutladning og undertrykkssugekrav. Forsterkningslag håndterer internt trykk, mens spiralståltråden forbedrer motstanden mot ytre trykk under vakuumdrift.

03｜Stor diameter for høyvolumstransport

Designet med stor boring støtter effektiv overføring av høyvolumsmedier, noe som gjør den egnet for mudring, gruvedrift og industrielle systemer som krever kontinuerlig materialstrøm.

04｜Plitelig flenstilkobling

Med tilpassbare flensstandarder og dimensjoner kan JIDONGDA Wire Armed Large Diameter Flensed Rubberslange integreres med pumper, mudderverk og rørledningssystemer for praktisk installasjon og pålitelig tilkobling.

05｜Tilpasset materialvalg for ulike medier

I henhold til forskjellige arbeidsmedier og sliteforhold, kan egnede indre gummimaterialer velges for å forbedre slitestyrken og utvide serviceytelsen.

06｜Ingeniørbasert tilpasning

JIDONGDA støtter tilpassede løsninger som dekker slangediameter, ståltrådstruktur, forsterkningslag, lengde, flensdesign og materialvalg for å møte ulike prosjektkrav.
