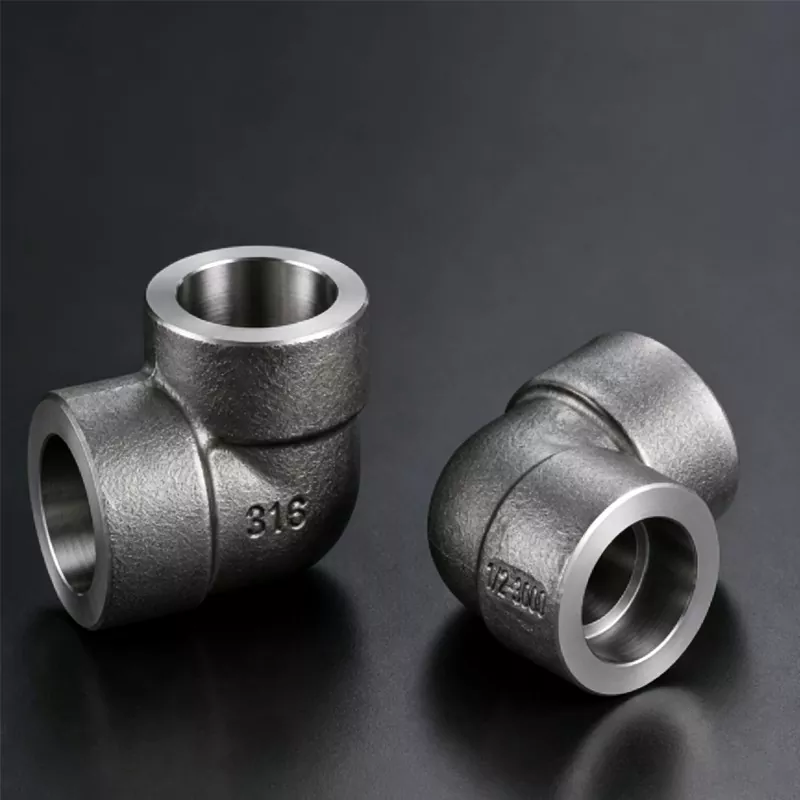

Forstå høytrykksforsegling: en teknisk veiledning for valg av 90° socket weld albue

I moderne industrielle røroppsett er omdirigering aldri bare en geometrisk nødvendighet – det er et kritisk stresspunkt. Ved håndtering av høytrykksvæsker, etsende gasser eller ekstreme temperatursvingninger kan valget avretningsbeslagdikterer direkte systemstabilitet og driftssikkerhet. Blant rørkomponenter med små boringer, er90° hylsesveis albueer fortsatt en grunnleggende standard for permanente, lekkasjesikre rettvinklede overganger.

Hos JIDONGDA samhandler vårt tunge produksjonsanlegg daglig med internasjonale EPC-entreprenører, raffineriprosjektledere og industrielle distributører. Vi forstår at en enkelt tilpasningsfeil kan stoppe en hel produksjonslinje. For å hjelpe ingeniør- og innkjøpsteamene dine med å redusere risikoen, har vi satt sammen denne tekniske veiledningen for valg og evaluering av 90° hylsesveisealbuer for systemer med høy pålitelighet.

Mekanikken til sokkelsveising: hvorfor den overgår gjengede tilkoblinger

For smårørsystemer (vanligvis fra 1/8" til 4"), vurderer ingeniører ofte mellom gjengede og muffe sveisefittings. Fra vår produksjonserfaring tilbyr socket sveiseteknologi distinkte mekaniske fordeler i kritiske miljøer:

Null lekkasjebaner: I motsetning til gjengede konfigurasjoner som er avhengige av tetningsmidler og er utsatt for vibrasjonsløsninger, har en 90° hylsesveisealbue et presisjonsmaskinert hulrom. Røret glir direkte inn i denne fordypningen, og det påføres en rundtgående kilsveis. Dette skaper en permanent metallurgisk binding som fullstendig eliminerer lekkasjevektorer.

Glatt indre geometri: Gjengeforbindelser skaper ofte interne trinn som forårsaker væsketurbulens. Vår smi- og maskineringsprosess sikrer en svært konsistent innvendig diameter, opprettholder trykkstabilitet og reduserer spenningskonsentrasjonen ved den rettvinklede bøyningen.

Bestemme materialkarakterer for tøffe miljøer

Materialintegritet er ikke omsettelig når en rørledning opererer mellom -40°C og 450°C. I vårt smiverksted produserer vi disse albuene ved å bruke tre primære materialkategorier, hver skreddersydd for spesifikke kjemiske og mekaniske arbeidsbelastninger:

Sikre global prosjektoverholdelse: ASME B16.11 og trykkvurderinger

Når du sender inn produktdatablad for teknisk godkjenning i internasjonale olje- og gassinstrumenteringsrør- eller kraftverkprosjekter, er streng overholdelse av globale standarder obligatorisk.

Hver batch på 90°socket sveise albuerprodusert ved vårt JIDONGDA-anlegg er konstruert for å være i samsvar med ASME B16.11, MSS SP-79 eller DIN-standarder. For anskaffelsesteam som utarbeider tekniske spesifikasjoner, må trykkklassifiseringene være korrekt kryssreferert med den tilsvarende rørplanen:

Klasse 3000 / Klasse 6000 / Klasse 9000: Disse betegnelsene regulerer smidde muffesveisefittings under ASME B16.11, og sikrer at de tåler arbeidstrykk opp til henholdsvis 3000 PSI, 6000 PSI eller 9000 PSI, avhengig av veggtykkelsen til det matchende røret.

Integrasjon av overflatebehandling: For å beskytte mot atmosfærisk korrosjon under maritim frakt og lagring på arbeidsplassen, bruker vi spesialiserte overflatebehandlinger, inkludert svartfosfatering, varmgalvanisering eller beising og passivering for linjer i rustfritt stål.

Direkte fabrikkstøtte for din neste innkjøpssyklus

Trenger du tekniske tegninger, presise vektberegninger eller tilpassede størrelsesløsninger for et kommende prosjekt? Hopp over meglerne og snakk direkte med vårt internasjonale servicekontor.

Kontakt JIDONGDA for et direkte engrostilbudI dag for å motta et konkurransedyktig prisforslag og omfattende materialinnleveringer innen 24 timer.
