Flettet metallslange i rustfritt stål

Tradisjonelle stive rør er utsatt for sprekker, løse forbindelser og lekkasjer forårsaket av utstyrsvibrasjoner, flerakseforskyvning eller termisk deformasjon. Ved å kombinere fleksibilitet, mekanisk beskyttelse og pålitelig tetning, fungerer JIDONGDA flettede metallslanger i rustfritt stål som et utmerket alternativ til stive rør. Deres tolags beskyttende struktur – med et indre korrugert rør for å imøtekomme deformasjon og en ytre flette for forbedret beskyttelse – absorberer driftsbelastninger og kompenserer for forskyvning av rørledningen. Disse slangene opprettholder sin tetningsintegritet og ytelsesstabilitet over lang sikt, selv under forhold med ekstreme temperaturer og trykksvingninger. De er mye brukt til å koble væsketransportsystemer knyttet til roterende utstyr (som pumper, kompressorer og generatorsett) og er en nøkkelkomponent i moderne industrielle hydrauliske systemer.

Viktige produktfordeler

1. Kompensasjon for flerplansforskyvninger

Tillater aksiale, laterale og vinkelforskyvninger; lindrer rørledningsspenninger forårsaket av utstyrsdrift og termisk ekspansjon/sammentrekning, og forhindrer derved rørbrudd og koblingsløsning.

2. Effektiv vibrasjonsdemping og beskyttelse

Absorberer og isolerer effektivt vibrasjoner fra roterende utstyr (som pumper og kompressorer), og forhindrer overføring til tilstøtende komponenter og rør, noe som reduserer feilfrekvensen på utstyret betydelig.

3. Ultrabredt temperaturområde

Tåler temperaturer fra -196°C til +450°C, og oppfyller driftskrav for ekstreme forhold som kryogen væsketransport, høytemperatur dampsirkulasjon og overføring av varme industrielle medier.

4. Utmerket korrosjonsbestandighet

Produsert av SS304 eller SS316L rustfritt stål, som sikrer motstand mot oksidasjon, syrer, alkalier og slitasje; gir langsiktig stabilitet i aggressive miljøer (f.eks. marin og kjemisk industri) og garanterer forlenget levetid.

5. Kompakthet, fleksibilitet og enkel installasjon

Lett og bøyelig materiale gir mulighet for ruting innenfor trange eller komplekse utstyrsrom; dette forenkler installasjonen og reduserer prosjektets tidslinjer.

6. Tilpassbare spesifikasjoner og tilkoblingstyper

Støtter ulike tilkoblingsalternativer, inkludert BSP- og NPT-gjenger, ANSI/DIN-flenser, hurtigkoblinger og sveiseender; diameter, lengde og flettekonfigurasjon (enkelt eller dobbelt lag) kan skreddersys til spesifikke driftsforhold.

Streng ytelsestesting og kvalitetskontroll

1. Teststandarder

De flettede metallslangene i rustfritt stål er produsert og testet i strengt samsvar med sikkerhetsstandardene for industrielle rørledninger EN ISO 10380 og ASME B31.3; de oppfyller internasjonale tekniske krav angående sikkerhet, fleksibilitet og vibrasjonsdemping for industrielt utstyr.

2. Simulerte driftsforhold

Omfattende tester er utført som dekker både standard og ekstreme industrielle driftsforhold, inkludert langvarige dynamiske vibrasjonsbelastninger, simulering av forskyvninger i flere retninger, syklisk trykktesting ved 25 bar og termisk syklus over et område på -196 °C til +450 °C.

3. Nøkkeltestresultater

- Impulsutmattelsestest: Simulert drift over 250 000 sykluser; opprettholdt stabil fleksibilitet og lekkasjetetthet under langvarige vibrasjoner og trykksvingninger, uten tegn til nedbrytning eller svikt.

- Tilkoblingsstyrketest: Fittings har bestått sprengnings- og mekaniske belastningstester, noe som sikrer tilkoblingspålitelighet og en lekkasjefri tetning, noe som reduserer behovet for fremtidig vedlikehold betydelig.

- Strukturell stabilitetstest: Etter langvarig termisk sykling og vibrasjons-/sjokktesting, beholdt flettelaget og det korrugerte indre røret sin strukturelle integritet uten deformasjon eller skade, noe som viser overlegen utmattelsesstyrke.

Eksempel på praktisk bruk

Tilfelle 1: Bruk i det hydrauliske systemet til en kontinuerlig støpemaskin (CCM) på et metallurgisk anlegg

En stor innenlandsk metallurgisk bedrift brukte opprinnelig stive kobberrør i det hydrauliske systemet til kontinuerlig støpemaskin. Langvarig utstyrsvibrasjon og hyppig rørbøyning førte til vridninger og lekkasjer, noe som resulterte i hyppige vedlikeholdsstans og høye driftskostnader. Etter bytte til JIDONGDAs flettede metallslanger i rustfritt stål – i stand til å motstå et driftstrykk på 8 MPa med en minimum bøyeradius på bare tre ganger rørdiameteren – ble problemer med lekkasje og brudd fullstendig eliminert. Feilfrekvensen på utstyret falt med 90 %, og vedlikeholdskostnadene per enhet ble redusert med 40 %, noe som sikret kontinuerlig og stabil drift av det hydrauliske systemet.

Praktisk brukseksempel nr. 2: Rørprosjekt for offshoreplattformer

Et sørøstasiatisk ingeniørfirma som spesialiserer seg på offshoreprosjekter krevde rør for å levere kraft og arbeidsvæsker til en offshoreplattform. Rørledningene trengte for å tåle tøffe driftsforhold, inkludert saltspraykorrosjon, vind- og bølgeinduserte vibrasjoner og temperatursvingninger. JIDONGDA leverte spesialdesignede slanger med SS316L korrosjonsbestandig rustfritt stålfletting og beskyttende ytre kappe. Etter tre år med kontinuerlig offshoredrift, viste slangene ingen tegn til korrosjon, lekkasje eller strukturelle skader. De motsto det aggressive marine miljøet med suksess, sørget for sikker og stabil drift av plattformens rørledningssystem, og gjorde det mulig for kunden å redusere utstyrsutskiftings- og vedlikeholdskostnadene betydelig.

Viktige bruksområder

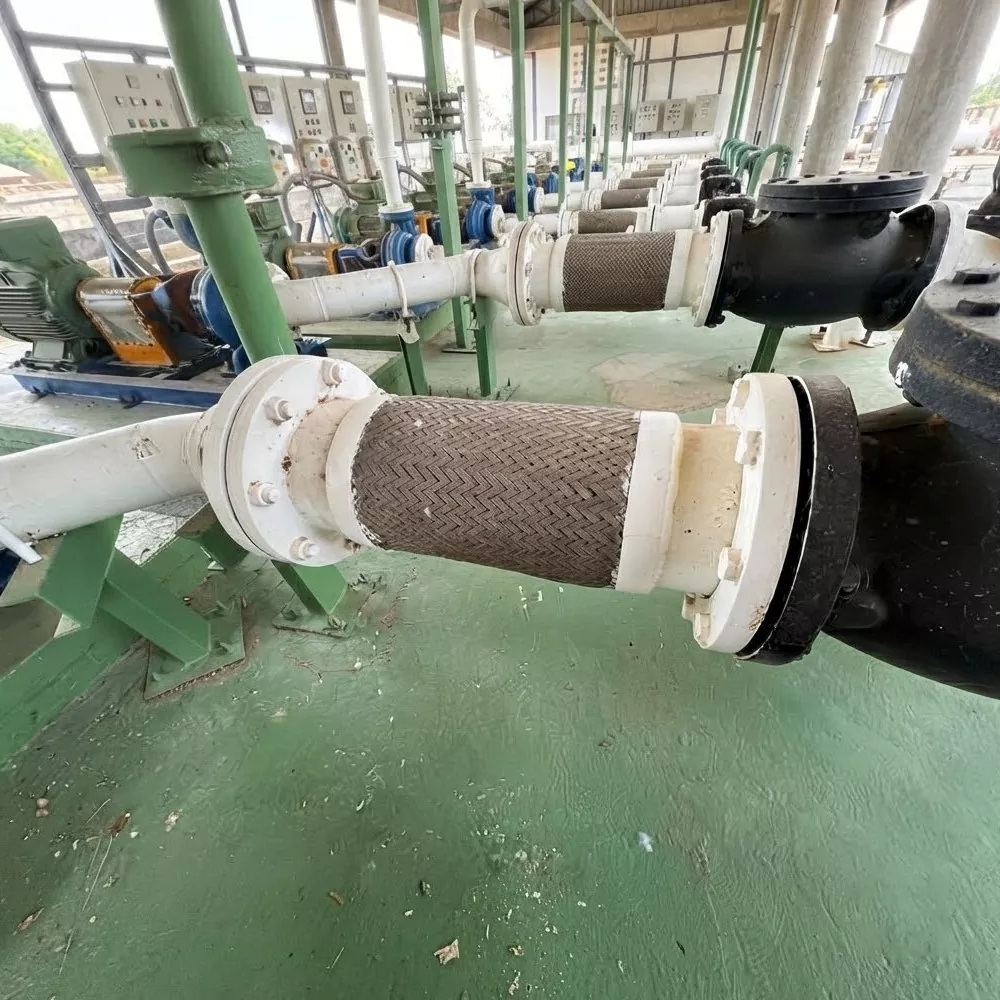

1. Industrielt utstyr: industrielle pumper, kompressorer, generatorsett, automatiserte produksjonslinjer

2. Energisektoren: utstyr for fornybar energi, termiske kraftsystemer, kryogene væsketransportsystemer

3. Marine utstyr: marine motorer, skips rørsystemer, offshore plattform hjelpeutstyr

4. Generell industri: damp- og HVAC-systemer, presisjonsutstyr for produksjon, transportsystemer for kjemiske væsker

Detaljerte tekniske spesifikasjoner

Merke- og servicefordeler

JIDONGDA Stainless Steel Braided Metal Hose er en spesialisert bedrift som integrerer FoU, produksjon og salg av fleksible rustfrie stålslanger. Vi bruker modne produksjonsprosesser – inkludert forming, fletting og sveising – og følger strengt produksjonsstandarder, og sikrer at produktene våre oppfyller internasjonale industrinormer. Med mange års erfaring med å samarbeide med globale utstyrsprodusenter, ingeniørentreprenører og leverandører av industrivedlikehold, eksporterer vi produktene våre til Nord- og Latin-Amerika, Europa og Asia. Vi tilbyr OEM-tjenester og tilpassede designløsninger med raske behandlingstider, sammen med profesjonell teknisk støtte for installasjon og drift, og leverer kostnadseffektive industrielle slangeløsninger til kunder over hele verden.

Ofte stilte spørsmål

Spørsmål 1: Kan JIDONGDA flettede metallslanger i rustfritt stål kompensere for flerdimensjonal rørledningsforskyvning?

Våre produkter er spesielt utviklet for å håndtere tredimensjonal rørledningsdeformasjon. Slangene kompenserer nøyaktig for aksiale, sideveis og vinkelforskyvninger forårsaket av utstyrsdrift og termiske svingninger, samtidig som den opprettholder strukturell integritet og lekkasjetett ytelse.

Spørsmål 2: Hva er forskjellen mellom SS304 og SS316L slangematerialer, og hvilken bør jeg velge?

A2: SS304 tilbyr en optimal balanse mellom kostnader og ytelse, sammen med god oksidasjonsmotstand, noe som gjør den egnet for standard industrielle applikasjoner som involverer damp, renset vann og generelle industrigasser. SS316L tilbyr overlegen motstand mot syre og alkalisk korrosjon, samt forbedret slagfasthet ved lav temperatur, noe som gjør den ideell for krevende bruksområder som marine miljøer, kjemisk prosessering og kryogenisk væskehåndtering; materialvalg kan skreddersys til spesifikke driftsforhold og mediets natur.

Q3: Tilbyr JIDONGDA skreddersydde slanger?

A3: Ja. Spesifikasjoner som slangediameter og lengde, flettelag og typene endeforbindelser og beskyttelsesdeksler kan tilpasses for å møte kundens krav. Vårt tekniske team er klar til å utvikle skreddersydde løsninger basert på spesifikke driftsforhold og utstyrsparametere; vi håndterer også produksjonsordrer basert på tilpassede spesifikasjoner.
