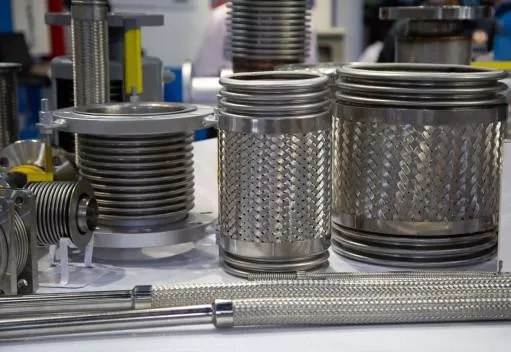

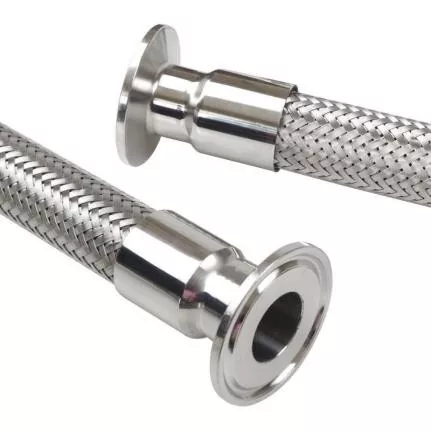

Ståltråd flettet metallslange

JIDONGDA ståltrådsflettet metallslange er spesielt designet for krevende væske- og gasstransportsystemer som krever vibrasjonsmotstand, evne til å imøtekomme feiljustering og holdbarhet under ekstreme temperatur- og trykkforhold. I motsetning til standard gummislanger eller stive rør, kombinerer dette produktet fleksibiliteten til et korrugert metallrør med trykkmotstanden fra en trådfletting. Dette gjør det mulig å løse vanlige industrielle problemer som installasjonsproblemer, vibrasjonsindusert svikt i stive rør og den korte levetiden til tradisjonelle slanger.

Produktene samsvarer fullt ut med internasjonale standarder, inkludert GB/T 14525, ISO 10380 og EJMA. Takket være raffinerte produksjonsprosesser og et omfattende kvalitetskontrollsystem oppfyller produktene våre globale industristandarder og er egnet for drift i de mest utfordrende miljøer.

Produktdesign og materialfordeler

1. Indre korrugerte lag

Konstruert av korrugerte rør (materiale: rustfritt stålkvaliteter 304, 316 eller 316L), tilbyr dette laget utmerket korrosjonsbestandighet og ytelsesstabilitet ved både høye og lave temperaturer, samtidig som det sikrer uhindret flyt av mediet uten risiko for tilstopping. Den fleksible korrugerte strukturen tar imot forskyvninger i forskjellige plan (aksiale, laterale og kantete), tilpasser seg rørledningsdeformasjoner uten å gå på bekostning av transporteffektiviteten.

2. Trådflettforsterkningslag

Består av et beskyttende lag av enkel eller dobbel trådfletting i rustfritt stål, som betydelig forbedrer slangens trykkmotstand og strukturelle integritet. Den tette fletten begrenser utvidelsen av den indre slangen under høyt trykk, beskytter mot ytre mekanisk påvirkning, og demper rørledningsvibrasjoner, og forhindrer dermed slangeskader og medialekkasje under langvarig drift.

Viktige produktegenskaper og fordeler

1. Eksepsjonell termisk motstand: Driftstemperaturområde fra -196°C til +600°C; i stand til pålitelig å transportere spesialiserte medier (f.eks. kryogen LNG, høytemperaturdamp, varm olje) under ekstreme driftsforhold.

2. Høytrykkssikkerhet og holdbarhet: Driftstrykkområde på 6 til 250 bar med en 3:1 eksplosjonssikkerhetsfaktor; motstandsdyktig mot plutselige trykkstøt, og eliminerer risikoen for rørledningsbrudd.

3. Effektiv vibrasjonsdemping og utstyrsbeskyttelse: Absorberer kontinuerlige vibrasjoner fra pumper, kompressorer og annet utstyr; reduserer belastningen på rørsystemet; beskytter tilleggsutstyr og forlenger systemets totale levetid.

4. Automatisk kompensasjon for termisk ekspansjon og sammentrekning: Kompenserer automatisk for forskyvninger forårsaket av temperatursvingninger, lindrer rørledningsspenninger og forhindrer sprekkdannelse eller skjøtelekkasje.

5. Korrosjons- og aldringsmotstand: Produsert av rustfritt stål med beising og passiveringsbehandling; motstandsdyktig mot syrer, alkalier og salter, noe som gjør produktene egnet for bruk i de aggressive miljøene i den kjemiske og farmasøytiske industrien.

6. Installasjonsfleksibilitet og tilpasset bestilling: Støtter ulike industrielle tilkoblingsmetoder (flenset, gjenget, sveiset, hurtigkobling); gir mulighet for tilpasning av slangelengde, antall flettelag og monteringsdesign for å møte spesifikke prosjektkrav.

Streng kvalitetskontrollsystem

1. Simulert servicetilstandstesting

Omfattende tester (inkludert intern trykkeksponering, kontinuerlig vibrasjonssimulering, aksial forskyvning, gjentatt bøying og termisk ekspansjon/sammentrekningssimulering) gjenskaper virkelige, langsiktige industrielle driftsforhold.

2. Nøkkelkontrollparametre

Profesjonelle ingeniører overvåker stabiliteten til den korrugerte seksjonen, fletteintegriteten, sveisekvaliteten, lekkasjetetthet og monteringspålitelighet i alle trinn av produksjonen, og sikrer at ingen defekte produkter når kunden.

3. Spesialisert dynamisk ytelsestesting

Impulstesting: Simulerer trykksvingninger og kombinerte mekaniske påkjenninger for å verifisere strukturell stabilitet, utmattelsesstyrke og holdbarhet.

Tilpasningsstyrketesting: Strekk- og belastningstesting av sveiser og koblingsenheter for å sikre sikker feste, lekkasjetetthet og et høyt nivå av strukturell sikkerhet.

Viktige bruksområder

1. Energisektoren: Kraftproduksjonsutstyr, damptransportsystemer, LNG-utstyr og energiinfrastrukturprosjekter.

2. Kjemisk industri: Kjemiske produksjonsanlegg, transport av etsende medier (syrer, alkalier), og kjemiske anleggs rørsystemer.

3. HVAC-systemer: Oppvarming, ventilasjon og klimaanlegg; industrielle kjeler; og bygningsventilasjons- og varmesystemer.

4. Presisjonsproduksjon: Matforedling, farmasøytisk produksjon og væsketransport i presisjonsutstyr.

5. Mekanisk utstyr: Pumpe- og kompressorkoblinger, hydrauliske systemer og rørledninger for industrielt utstyr.

Eksempler på industriell bruk

Eksempel 1: Oppgradering av kjølesystemrørledning ved et halvlederproduksjonsanlegg

Et stort produksjonsanlegg for halvlederwafer sto overfor problemer med for tidlig slitasje og sprekkdannelse av standard PVC-kjøleslanger forårsaket av høye temperaturer og utstyrsvibrasjoner. Etter å ha erstattet dem med JIDONGDA DN85 304 trådflettede metallslanger i rustfritt stål, kunne systemet ta imot termiske ekspansjons-/sammentrekningsforskyvninger på ±30 mm; slangene absorberte effektivt utstyrsvibrasjoner og løste fullstendig problemer knyttet til vannlekkasje og materialforringelse. Utstyret opererte kontinuerlig i 27 måneder uten lekkasjer eller strukturelle skader, noe som forbedret produksjonsprosessens stabilitet betydelig.

Eksempel 2: Høytemperatur damptransportprosjekt ved et kjemisk anlegg

Et kjemisk anlegg i Sørøst-Kina drev damprørledninger ved 280 °C som var gjenstand for hyppige termiske ekspansjons- og sammentrekningssykluser. Tradisjonelle stive rør var utsatt for spenningssprekker, mens standardslanger manglet tilstrekkelig motstand mot høye temperaturer og trykk. Prosjektet benyttet spesiallagde JIDONGDA dobbeltlags trådflettede metallslanger. Takket være deres høye varmebestandighet og evne til å kompensere for forskyvning, fungerte slangene lekkasjefritt i ett år, noe som reduserte vedlikeholdsfrekvensen betydelig og reduserte driftskostnadene.

Tekniske spesifikasjoner

Ofte stilte spørsmål

Q1: Hvilke rustfrie stålkvaliteter brukes til JIDONGDA metallslanger, og hvordan velger jeg den rette?

A: Vi tilbyr tre standardmaterialer: 304, 316 og 316L. Grade 304 tilbyr en optimal balanse mellom kostnader og ytelse, noe som gjør den egnet for generelle industrielle applikasjoner (vann, gass); klasse 316 gir overlegen korrosjonsbestandighet i sure og alkaliske miljøer, noe som gjør den ideell for kjemisk industri og marine applikasjoner; klasse 316L er et ultralavt karbonmateriale designet for bruk i svært aggressive miljøer og ved ekstremt høye temperaturer. Produksjon med andre materialer er tilgjengelig på forespørsel.

Q2: Kan JIDONGDA ståltrådsflettede metallslanger brukes til å transportere høytemperaturdamp over lengre perioder?

A: Ja, det kan de. Dette produktet er optimalisert for høytemperaturdrift og er egnet for transport av damp og høytemperaturmedier innenfor et temperaturområde på -196°C til +600°C. Den dobbeltlags ståltrådsflettingen sikrer stabilitet under høyt trykk, mens presisjonssveising forhindrer damplekkasje; produktet er mye brukt i industrielle kjeler og kraftverks dampsystemer, noe som sikrer pålitelig og holdbar ytelse.

Q3: Tilbyr JIDONGDA skreddersydd produksjon for metallslanger?

A: Ja, vi tilbyr et komplett utvalg av tilpassede design- og produksjonstjenester. Slangelengde, antall flettelag, endekoblingstyper og produktdesign kan skreddersys til spesifikke røroppsett, så vel som trykk, temperatur og mediekrav. Ved å utnytte våre egne produksjonsanlegg og et team av kvalifiserte ingeniører tilbyr vi omfattende løsninger designet for å møte alle installasjons- og driftskrav for et bredt spekter av komplekse industriprosjekter.
