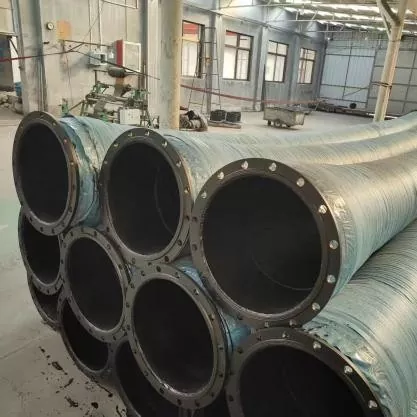

Ståltråd Spiralforsterket gummislange med stor diameter

JIDONGDA ståltrådsspiralforsterkede gummislange med stor diameter er designet for tunge applikasjoner preget av høyt trykk, høye strømningshastigheter og betydelige støtbelastninger. Konstruksjonen har en flerlags forsterkningsstruktur laget av høyfast ståltråd kombinert med høyytelses komposittgummi; alle komponenter er dannet gjennom en enkelt høytemperatur vulkaniseringsprosess. Dette sikrer stabil og varig ytelse i krevende miljøer, som gruver, kystområder og utendørs byggeplasser.

Den ståltrådsspiralforsterkede gummislangen med stor diameter kombinerer utmerket fleksibilitet med høy bæreevne. Den absorberer utstyrsvibrasjoner, kompenserer for feiljusteringer i installasjonen og termisk ekspansjon eller sammentrekning, og tåler konstante interne trykkstøt så vel som eksterne påvirkninger. Sammenlignet med standard stoffforsterkede gummislanger gir dette produktet betydelige fordeler: motstand mot vakuumkollaps, dimensjonsstabilitet (motstand mot strekk) og høy slitestyrke. Dette gjør det til en kritisk komponent i store industrielle rørledninger designet for transport av slurry og bulkmaterialer over lange avstander.

Flerlagsstruktur og viktige fordeler

1. Slitasjebestandig indre arbeidslag

Laget av en blanding av svært slitesterk naturlig og syntetisk gummi, det glatte indre laget minimerer strømningsmotstanden. Den motstår erosjon og slitasje fra sand- og gruspartikler, og bremser slitasjen på den indre veggen når den kommer i kontakt med materialer som mineralmalm, marin silt og askeavsetninger.

2. Spiral ståltråd forsterkningslag

Flere tråder av høyfast ståltråd er spiralviklet i en fast vinkel, og danner det primære lastbærende rammeverket som utfører fire nøkkelfunksjoner:

- Øker det nominelle trykket

- Sikrer høy motstand mot undertrykk, forhindrer kollaps under sugeoperasjoner

- Begrenser radiell utvidelse av slangekroppen under trykk

- Forbedrer den generelle strukturelle stabiliteten og støtmotstanden

3. Mellomliggende bufferlag

Et elastisk gummilag plassert mellom forsterkningslaget og det ytre gummidekselet; det fjerner virkningen av øyeblikkelige trykkstøt, reduserer risikoen for lagseparasjon og forbedrer tretthetsmotstanden betydelig under langvarig syklisk væskepumping.

4. Værbestandig ytre beskyttelseslag

Et modifisert, aldringsbestandig ytre gummideksel designet for å motstå ulike ytre faktorer: UV-nedbrytning fra miljøeksponering, ozonsprekker i industrisoner, saltspraykorrosjon i kystområder og mekanisk slitasje under løfting og installasjon.

Viktige bruksområder

1. Transportsystemer i gruveindustrien: transport av mineralslurry, avgangsmasser, kullslurry og prosessmaterialer; egnet for pumping av slam med høyt sandinnhold og vakuumoperasjoner.

2. Havnemudring og landgjenvinning: brukes med mudringsrørledninger for å transportere marin sand, elveslam og fyllmaterialer; flytende rørledningskonfigurasjoner tilgjengelig for offshore-operasjoner.

3. Olje- og gassindustri: transport av boreslam, industrielle sirkulasjonsvæsker og relaterte materialer.

4. Teknisk maskineri og pumpestasjoner: rørledningsforbindelser for store mudderskip, industrielle vannpumper og tungt utstyr; vibrasjonsdemping under drift.

5. Energi- og miljøsektorer: slurrysirkulasjon for avsvovling av kraftverk, transport av ovnaske/slagg og rørledninger til behandling av industriavfall.

6. Metallurgisk industri: kontinuerlig transport av sterkt slipende mineralpulver og granulære smeltemedier.

Viktige produktfunksjoner

1. Flerlags spiral ståltrådkonstruksjon gir overlegen motstand mot trykk og slag.

2. Utmerket motstand mot undertrykk; egnet for både suge- og utløpsapplikasjoner, og forhindrer at slangen kollapser under vakuum.

3. Evne til produksjon med stor diameter; lav væskemotstand sikrer høyere transporteffektivitet.

4. Høy fleksibilitet og kompensasjonsevner; absorberer utstyrsvibrasjoner og eliminerer spenningskonsentrasjoner i rørsystemet.

5. Integrert slitasje- og værbestandighet; sikrer pålitelig levetid i tøffe miljøer som gruver og offshoreplattformer.

6. Lave vedlikeholdskostnader; enkel installasjon, fjerning og montering på stedet minimerer nedetid for utstyr.

Egendefinerte konfigurasjonsalternativer

1. Forbedret polyuretan (PU) indre fôr.

2. Spesialisert ultra-slitasjebestandig design for pumping av mineralslurry.

3. Varmebestandig versjon (for kontinuerlig drift ved temperaturer over 120°C).

4. Oljebestandig gummiblanding.

5. Antistatisk og eksplosjonssikker design.

6. Integrert oppdriftssystem (flyteslanger).

7. ANSI-, DIN-, JIS- eller BS-standardflenser.

8. Universal hurtigkoblinger.

Konkurransefordeler

✔ Robust konstruksjon med flerlags forsterkning med en høyfast ståltrådspiral

✔ Utmerket motstand mot både positivt trykk og vakuum

✔ Egnet for bruk i ulike og krevende industrielle transportapplikasjoner

✔ Evne til å produsere spesialtilpassede produkter med stor diameter for ekstreme driftsforhold

✔ Omfattende OEM- og ODM-produksjonstjenester

✔ Lang erfaring med å levere utstyr til nasjonale og internasjonale ingeniørprosjekter

Eksempel på implementering av ingeniørprosjekt

Eksempel 1: Landgjenvinningsprosjekt ved en havneby (Sørøst-Asia)

Prosjektkrav: En 12 km lang marin rørledning var nødvendig for landgjenvinning, designet for kontinuerlig transport av marin sand blandet med knust skjell og grus. Flytende suge- og utløpsslanger med stor diameter måtte tåle eksponering for saltsprut og fungere under sugeforhold (negativt trykk).

JIDONGDA Løsning: DN600 ståltrådforsterkede flytende gummislanger med et svært korrosjonsbestandig ytre gummilag (marin kvalitet) og DIN-standard flenser.

Driftsresultater: 24 måneders kontinuerlig drift uten deformasjon av slangen (utflating) og ingen sprekker i det ytre gummilaget på grunn av eksponering for saltsprut. Utskiftningsfrekvensen ble redusert med 70 % sammenlignet med konvensjonelle mudringsslanger. Produktene har bestått uavhengige kvalitetsinspeksjoner for marinetekniske applikasjoner og har blitt entreprenørens foretrukne valg.

FAQ

Spørsmål 1: Hva er den maksimale negative trykkvurderingen for JIDONGDAs ståltrådsspiralforsterkede gummislange med stor diameter? Er de egnet for langdistansesugeoperasjoner ved mudring?

A: Standardmodeller tåler undertrykk på -0,09 MPa uten deformasjon, mens spesiallagde modeller med forsterkede spiralstrukturer kan operere under dype vakuumforhold på opptil -0,098 MPa. De er fullt egnet for suge- og utslippsoperasjoner, inkludert langdistansemudring og transport av gruveavfall. Ytterligere oppdriftselementer kan installeres for langdistanse sjøtransport.

Spørsmål 2: Hvilke alternativer er tilgjengelige for håndtering av høytemperatur, oljeaktig eller brennbare/eksplosive medier?

A: Tre typer spesialiserte løsninger tilbys: høytemperaturbestandige design (for kontinuerlig drift over 120°C); produkter laget av oljebestandig komposittgummi basert på nitrilgummi (NBR) for transport av råolje, hydraulikkoljer eller organiske løsemidler; og antistatiske, eksplosjonssikre design konstruert for å spre statisk elektrisitet generert av mediafriksjon (egnet for håndtering av brennbare petroleumsprodukter). Testrapporter som dekker materialegenskaper og ytelsesegenskaper er gitt for alle spesialiserte produkter.

Q3: Hvilke internasjonale standarder for koblinger er produktene kompatible med? Kan JIDONGDA-fabrikken levere ferdigmonterte enheter?

A: Slangene er kompatible med fire hovedflensstandarder (ANSI, DIN, JIS, BS) samt ulike typer hurtigkoblinger. Vi tilbyr en omfattende løsning som inkluderer skjæring, flenspressing, monolitisk vulkaniseringsmontering og hydrostatisk testing; de ferdige produktene – komplett med beslag – leveres direkte til stedet, noe som eliminerer behovet for videre bearbeiding hos kunden og reduserer risikoen for lekkasjer ved eksterne tilkoblingspunkter.
