Korrugert fleksibel metallslange

JIDONGDA Corrugated Flexible Metal Hose-serien er bygget rundt en tynnvegget belg i rustfritt stål. Den unike korrugerte strukturen gir fleksibilitet i både aksial og lateral retning samtidig som den beholder metallets iboende fordeler: motstand mot høye temperaturer, trykk og korrosjon. Utover bare å formidle arbeidsmediet, ligger produktets nøkkelverdi i dets evne til å kompensere for termisk ekspansjon, isolere mekaniske vibrasjoner og korrigere installasjonsfeil. Den fungerer som en essensiell sikkerhetskomponent, som muliggjør fleksible koblinger innenfor stive industrielle rørsystemer og designet for kontinuerlig, kraftig drift.

Produktdesignfunksjoner

JIDONGDA bruker en sømløs formingsteknologi som sikrer strukturell stabilitet og overlegen lekkasjetetthet. Kjernemontasjen består av fire lag, med muligheter for tilpasset forsterkning:

1. Korrugert element

Produsert av ett enkelt ark av rustfritt stål (kvalitet 304 eller 316L), eliminerer dette risiko forbundet med sveisede sømmer og forbedrer slangens fleksibilitet og kompatibilitet med ulike medier betydelig.

2. Forsterkningslag (metallfletting)

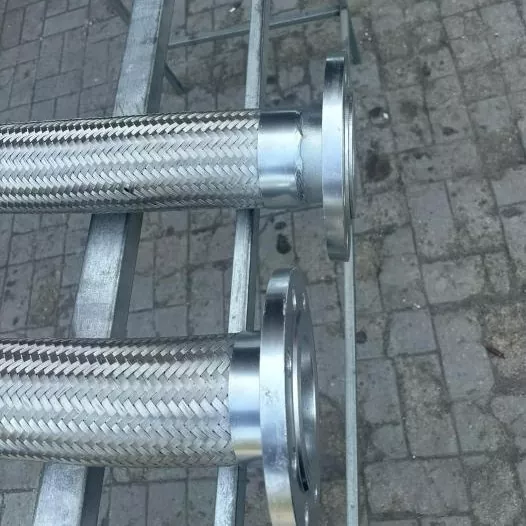

En ytre nettingkappe (rustfritt stål) som effektivt begrenser forlengelse, fordeler trykkbelastninger og øker den generelle trykkmotstanden.

3. Avslutt tilkoblingssystem

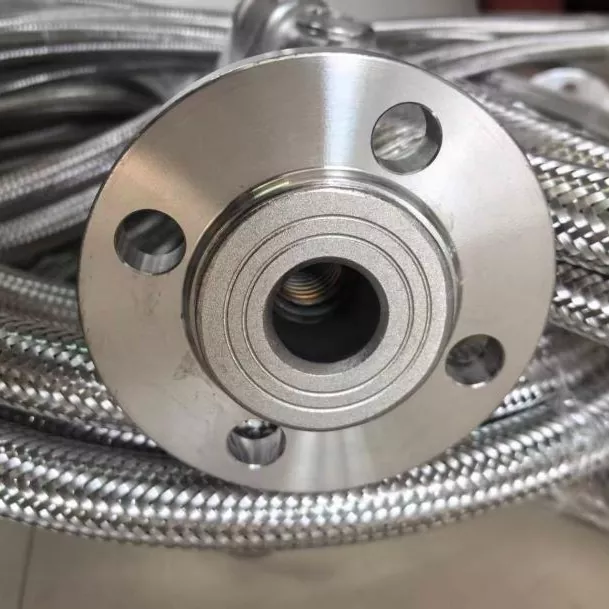

Støtter ulike tilkoblingstyper – flensede, gjengede, kompresjonsfittings og sveisede skjøter – noe som muliggjør integrering i et bredt spekter av rørsystemer.

4. Valgfritt beskyttelseslag

Spesielle beskyttelsesarmeringsalternativer er tilgjengelige for krevende driftsforhold (f.eks. marine miljøer, håndtering av aggressive stoffer eller høytemperaturapplikasjoner).

Viktige bruksområder

Den korrugerte fleksible metallslangen tilpasser seg ulike industrielle rørscenarier, og tilbyr høy allsidighet og praktisk:

1. Vibrasjonskompensasjonssystemer for industrielle rør: Absorberer termisk ekspansjon og sammentrekning mens de demper utstyrsvibrasjoner under drift;

2. Petrokjemisk industri: Egnet for transport av korrosive medier og gir fleksible koblinger i prosessrør;

3. Kraftgenereringssystemer: Brukes til å redusere og kompensere for vibrasjoner i kjeler, varmevekslere og kjølesirkulasjonsrør;

4. Marine engineering: Isolates vibration in shipboard piping and withstands corrosion from salt spray in marine environments;

5. Høytemperatur metallurgisk utstyr: Egnet for høytemperaturovner og rørforbindelser utsatt for vekslende høye og lave temperaturer;

6. Bygge HVAC-systemer: Gir fleksible tilkoblinger i HVAC-systemer, reduserer rørvibrasjoner og støy.

Praktiske eksempler på bruk

Eksempel 1: Høytemperatur prosessrørprosjekt ved et kystoljeraffineri

Et kystoljeraffineri sto overfor problemer med hyppige termiske forskyvninger og flensforbindelseslekkasjer i høytemperaturolje- og gassrør forårsaket av langvarige temperatursvingninger. Prosjektet bruker en JIDONGDA 316L korrugert fleksibel metallslange i rustfritt stål, som effektivt kompenserer for termisk deformasjon og motstår sulfidkorrosjon. Systemet opererte kontinuerlig i fem år uten lekkasjer, noe som reduserte hyppigheten av vedlikeholdsstans betydelig og forbedret stabiliteten til produksjonslinjen.

Eksempel 2: Røroppgraderingsprosjekt for et stort containerskip

Hovedmotorens kjølerør på et havgående fartøy led av veggsprekker og redusert levetid på grunn av konstant vibrasjon. For å løse dette problemet ble skreddersydde JIDONGDA-korrugerte slanger – med dobbeltlags fletting og et korrosjonsbelegg av marin kvalitet – installert. Denne løsningen eliminerte effektivt rørresonans og sikret korrosjonsbestandighet mot marin saltspray, og forlenget rørets levetid fra tre år til over ti år.

Viktige produktfunksjoner

1. Svært fleksibel korrugert design med utmerkede aksial- og sidedeformasjonsevner, egnet for utfordrende installasjonsforhold;

2. Eksepsjonell termisk motstand, i stand til å motstå ekstreme sykliske termiske belastninger;

3. Høy korrosjonsbestandighet, kompatibel med transport av de fleste industrielle medier;

4. Effektiv vibrasjonsdemping og forskyvningskompensasjon, reduserer stress i rørsystemet;

5. Stabil og holdbar konstruksjon, designet for langsiktig kontinuerlig drift i industrielle miljøer;

6. Pålitelig tilkoblingstetting, reduserer risikoen for rørledningslekkasje betydelig.

Tilpassede konfigurasjonsalternativer

Kan tilpasses spesifikke driftsforhold: 316L rustfritt stålkonstruksjon, dobbeltlags forsterket fletting, antistatisk design, termisk isolasjonskappe, ulike tilkoblingstyper, marin-grade anti-korrosjonsbelegg, ultrahøye temperaturversjoner (over 600°C) og vakuumforsterkede design.

Viktige produktfordeler

1. All-metal flexible connection, offering significantly higher reliability than traditional rubber hoses and eliminating issues related to aging or failure;

2. Integrert forskyvningskompensasjon og vibrasjonsdempende evner, tilpasset komplekse rørforhold;

3. Tåler ekstreme temperaturer og trykk; egnet for et bredt spekter av bruksområder;

4. Samsvarer med viktige industrielle standarder og er universelt anvendelig på tvers av ulike bransjer;

5. Design med høy sikkerhetsfaktor som sikrer stabil drift og kontrollert risiko;

6. Mye brukt globalt på tvers av ulike scenarier med en dokumentert merittliste i industrielle applikasjoner.

Ofte stilte spørsmål

Q1: Hvordan velger jeg mellom 304 og 316L korrugerte fleksible metallslanger? Hva er forskjellen?

Grade 316L inneholder molybden, som gir økt motstand mot kloridioner, syrer, alkalier og sulfider; den er spesielt utviklet for svært korrosive miljøer, som marine/kystomgivelser eller kjemiske prosessanlegg. JIDONGDA kan gi nøyaktige materialvalgsanbefalinger basert på det spesifikke driftsmiljøet, temperaturen og serviceforholdene.

Q2: Kan produktet tåle høye temperaturer og høyt trykk samtidig?

A: Ja, den er designet for å fungere under samtidige høytemperatur- og høytrykksforhold; Vær imidlertid oppmerksom på at materialets tillatte arbeidstrykk avtar når temperaturen stiger. Derfor må driftsparametere justeres (nedjusteres) i henhold til standarder når de brukes i høytemperaturmiljøer. For ultrahøye temperaturer (over 600°C) og høytrykksforhold anbefaler vi å bruke JIDONGDAs spesialiserte ultrahøytemperaturversjon for å sikre langsiktig driftssikkerhet.

Q3: Hva er produktets levetid, og hvilke elementer krever regelmessig inspeksjon?

A: Levetiden avhenger av driftsforholdene; Ved bruk i standard varmesystemer har produktet en levetid på 10–15 år; men for rørledninger koblet til utstyr som genererer høyfrekvent vibrasjon, anbefales utskifting hvert 3.–5. år og årlige inspeksjoner. Under planlagte inspeksjoner bør man være spesielt oppmerksom på problemer som fletteslitasje, deformasjon av slangekroppen, korrosjon ved tilkoblingspunkter og væskelekkasje; umiddelbar utskifting er nødvendig hvis det oppdages skade.
